Abrazadera isofónica de silicona resistente a altas temperaturas FRSH 95 - 103

Name: Abrazadera isofónica de silicona resistente a altas temperaturas FRSH 95 - 103
Brand: fischer

Variantes de productos

Datos CAD

Descargar datos de la imagen

Principales características

Principales ventajas: La capa de aislamiento acústico especial de silicona permite el uso para temperaturas en medios de hasta +220 °C.

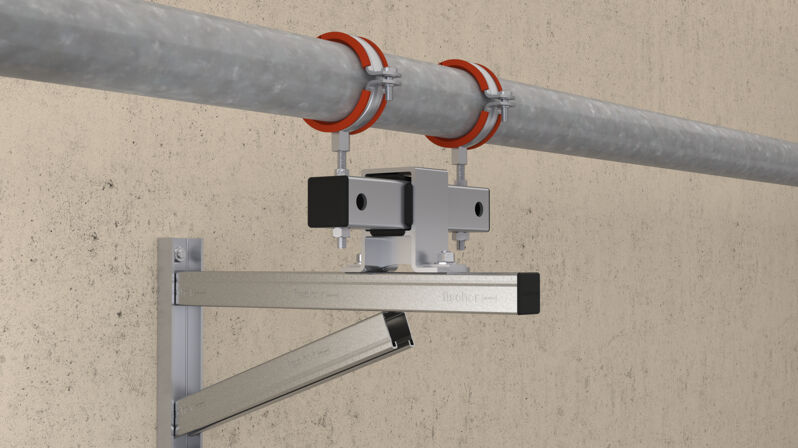

Principales aplicaciones: Fijación de tuberías de alta temperatura con varillas roscadas o tornillos de doble rosca, p. líneas de vapor
Tecnología: El doble atornillado permite la fijación óptima al diámetro exterior de las tuberías.

Las dos abrazaderas de tornillo con capa de aislamiento acústico resistente a altas temperaturas

Ventajas

La capa de aislamiento acústico especial de silicona permite el uso para temperaturas en medios de hasta +220 °C.
El doble atornillado permite la fijación óptima al diámetro exterior de las tuberías.
La protección contra pérdidas de los tornillos garantiza un montaje sin problemas.

La abrazadera isofónica FRSH de fischer son dos abrazaderas de tornillo de acero electrogalvanizado con una calidad del material DD11 con capa de aislamiento acústico de silicona resistente a altas temperaturas. La versión con dos tornillos permite el ajuste optimizado en el diámetro exterior de las tuberías. De este modo, las tuberías de agua caliente y vapor pueden fijarse de forma segura en interiores a medios de hasta +220 °C y un diámetro exterior de 15 - 168 mm con varillas roscadas o pernos de sustentación. La abrazadera isofónica obedece los requerimientos de la norma DIN 4109 con una capa de aislamiento acústico libre de cloro y silicona.

Propiedades

Material:acero DD11 (nro 1,0332). Acc. según DIN EN 10111
Zincado:Electro zincado, 5 - 9μm
Tuerca de conexión:(hasta FRSH 59-63) Resistencia soldada, M8 y M8 / M10 SW 13, M10 SW 17
Tornillo de bloqueo:tornillo de cabeza plana hueca
Material aislante acústico:Silicona
Aislamiento acústico:para DIN 4109
Rango de temperatura:-40 ° C a + 220 ° C
Dureza:60 ± 5 ° Shore A
Reacción al fuego:DIN 4102: Clase B2

Tema( A )	M10
rango de la randela( D )	95 - 103 mm
Ancho( B )	156 mm
Altura( H )	125 mm
"X" grosor de ancho de abrazadera( b x s )	25 x 1,5 mm
Altura( Z )	67 mm
Tornillo de cierre	M6
Carga estática máxima recomendada (centr. tensión)( N_empf. )	1,3
Contenidos	25x Abrazadera isofónica de silicona resistente a altas temperaturas FRSH 95 - 103
Contenido por Pack	25
GTIN (EAN-Code)	4006209635186
