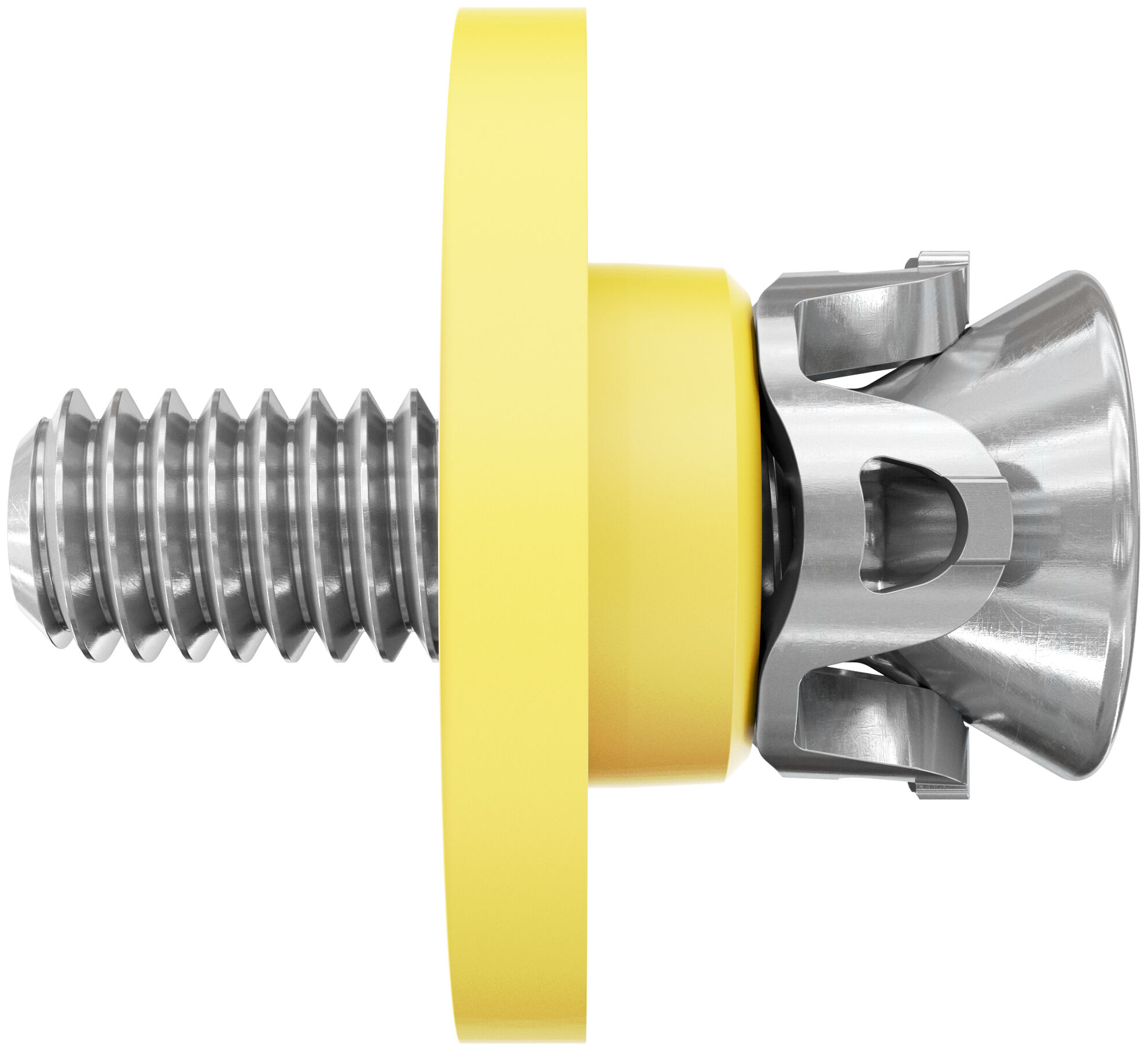

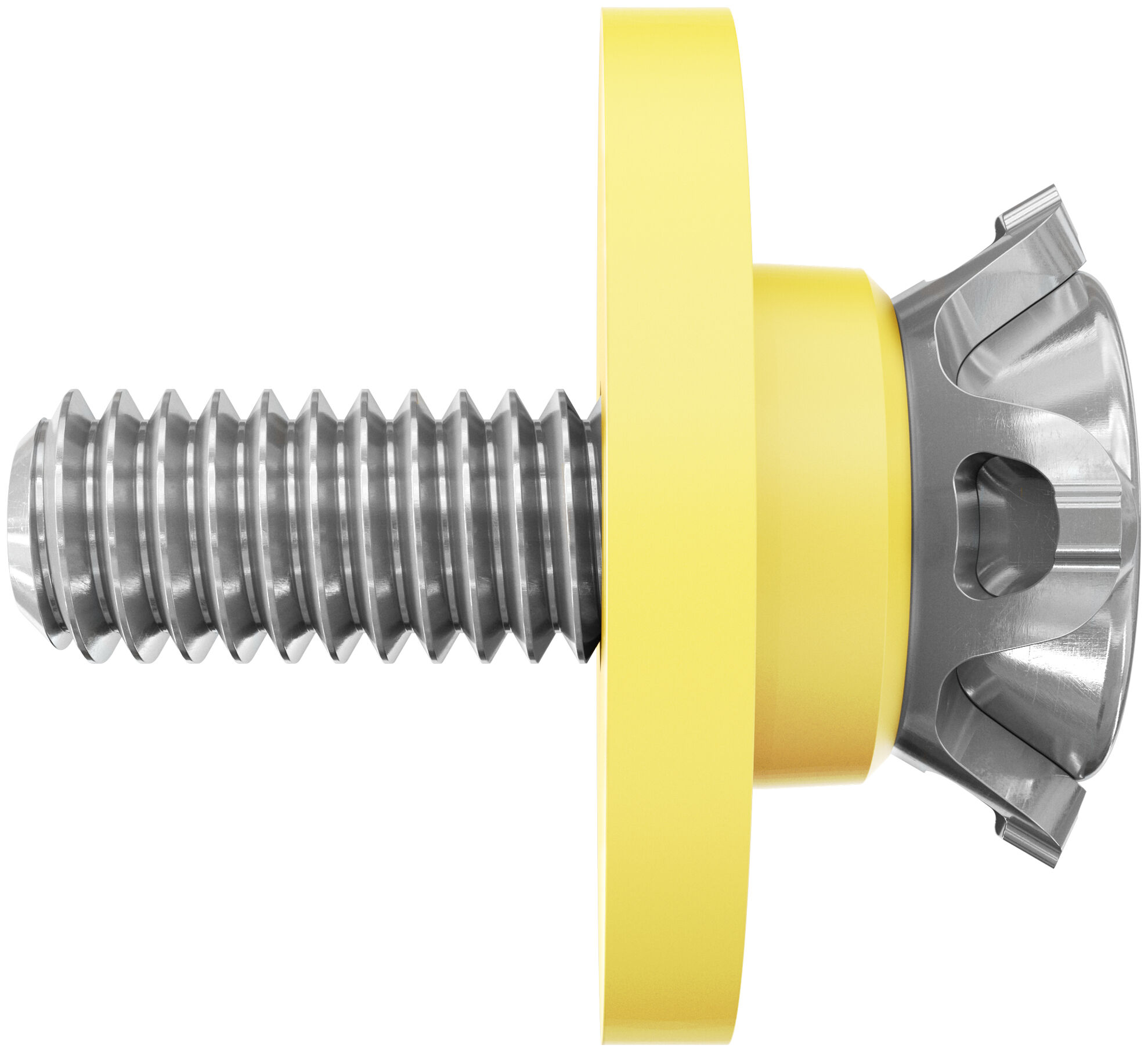

Anclaje del panel Zykon Tergo+ 11x 8 m6/t/13 PA

Name: Anclaje del panel Zykon Tergo+ 11x 8 m6/t/13 PA
Brand: fischer

Variantes de productos

Descargar datos de la imagen

Principales características

Principales aplicaciones: La solución de fijación oculta para paneles de fachada de cemento de fibra fina de Equitone de más de 8 mm de espesor, como línea, tectiva, materia, natura, pictura.
Modo de empleo: Utilizar en combinación con sistemas de cierre en fachadas o con otros accesorios.

Varenr. 541464
Broca FZPB 11T CNC-DIA
Varenr. 802507
Calibrador Digital MST-D
Varenr. 802732
Calibre de volumen de recaudación HVL 11-T
Varenr. 802669
Herramienta de configuración manual SGT
Varenr. 804089
DPL-11-T
Varenr. 522398
Broca FZPB 11T CNC
Varenr. 802484
Máquina de perforación en seco BSN-101-T
Varenr. 802522
Herramienta de configuración de funcionamiento de baterías SGB/230V
Varenr. 803749
Configuración del adaptador SGA-M6
Varenr. 802506
Medidor de Dial STU 10-30
Varenr. 522402
Broca FZPB 11T D12

El especialista en paneles de fachada de cemento de fibra fina de Equitone.

Ventajas

La geometría corta del anclaje permite su uso en paneles delgados a partir de 8 mm de espesor.
La fijación no es visible desde el exterior, creando una superficie de fachada visualmente atractiva.
La forma coincidente del anclaje de socavado crea una fijación entrelazada y sin tensión en el orificio de perforación cónico socavado.
La configuración del anclaje mediante la tecnología de socavado permite al usuario seleccionar el mejor posición estructural en el panel de fachada. Esto reduce significativamente el momento de flexión del panel.
El anclaje permite cargas de falla más altas en comparación con los sistemas comunes.
Este anclaje proporciona fuerzas de sujeción mucho mejores que los sistemas comúnmente disponibles, lo que permite la uso de paneles de gran formato.

La solución de fijación oculta para paneles de fachada de cemento de fibra fina de Equitone de más de 8 mm de espesor, como línea, tectiva, materia, natura, pictura. Utilizar en combinación con sistemas de cierre en fachadas o con otros accesorios.

Funcionalidad

Perforación en seco en fibrocemento
El orificio de perforación se perfora con una profundidad de anclaje absoluta
Instalación empotrada del anclaje, la arandela espaciadora estará en pleno contacto con la superficie del material.
Perforación: primero cilíndrica, luego cónica, para crear la muesca.
Inserción del anclaje de socavado en el orificio de socavado cilíndrico-cónico
Expandiendo el anclaje de socavado "presionando hacia abajo" la arandela usando las herramientas de ajuste
Fijación entrelazada geométrica y sin tensiones

Mounting Strip 1 Picture

1 / 4

Aprobación ETA
Min. grosor del panel	10 mm
Largo total ( l )	23,5 mm
Rosca ( M )	M6
Cylindrical diameter	11 mm
Undercutdiameter	13,5 mm
Contenido por Pack	250
GTIN (EAN-Code)	4048962260021
