Art.-No. 97071

GTIN (EAN-Code): 4006209970713

Varillas para hormigón traccionado fischer FHB II-A L M20x210/50de máxima resistencia

Name: Varillas para hormigón traccionado fischer FHB II-A L M20x210/50de máxima resistencia
Brand: fischer

Variantes de productos

Datos CAD

Descargar datos de la imagen

Principales características

Principales ventajas: La gran profundidad de la varilla de anclaje FHB II-A L permite que el sistema alcance valores de carga máximos. Así, se requieren menos puntos de fijación y placas de anclaje más pequeñas.
Principales aplicaciones: La varilla de anclaje FHB II-A L está homologada para su utilización tanto con cápsulas como con mortero de inyección. Esto garantiza una flexibilidad máxima en la aplicación.
Tecnología: Al utilizar FHB II-A L en combinación con el mortero de inyección FIS HB, es posible la instalación de introducción a presión con llenado de brecha anular sin utilizar herramientas adicionales.

N.° de art. 500546
Ampolla química FHB II-PF 20x210
N.° de art. 096846
Ampolla química FHB II-P 20x210
N.° de art. 567792
Bomba de soplado AB G
N.° de art. 519125
FIS HB 360 S
N.° de art. 062420
Útil de inserción RA-SDS
N.° de art. 563337
FIS DM S Pro
N.° de art. 549965
Broca SDS Plus Quattric II 25/400/450 - 1ud.

Máximo rendimiento en hormigón fisurado en grandes cargas de tracción

Ventajas

La gran profundidad de la varilla de anclaje FHB II-A L permite que el sistema alcance valores de carga máximos. Así, se requieren menos puntos de fijación y placas de anclaje más pequeñas.
La forma cónica de las varillas de anclaje FHB II-A L ha sido optimizada especialmente para altas cargas tensoras. Como consecuencia, se logra el mejor rendimiento en hormigón fisurado.
Al utilizar FHB II-A L en combinación con el mortero de inyección FIS HB, es posible la instalación de introducción a presión con llenado de brecha anular sin utilizar herramientas adicionales.
La varilla de anclaje FHB II-A L está homologada para su utilización tanto con cápsulas como con mortero de inyección. Esto garantiza una flexibilidad máxima en la aplicación.

El anclaje de gran adherencia FHB II-A L de fischer es un componente de sistema del sistema de gran adherencia FHB II de fischer. El anclaje de unión de expansión de fuerza controlada es ideal para fijaciones de grandes cargas en hormigón fisurado y comprimido. Con el FHB II se fijan de forma segura, por ejemplo, subestructuras de fachadas, silos y estructuras de acero pesadas. La varilla roscada cónica puede instalarse con homologación a elegir con el anclaje químico FIS HB o con las cápsulas FHB II-P y FHB II-PF HIGH SPEED. La gran profundidad de anclaje de la varilla roscada permite unos valores de carga máximos. Así, son necesarios menos puntos de fijación y placas de anclaje más pequeñas.

Aplicaciones

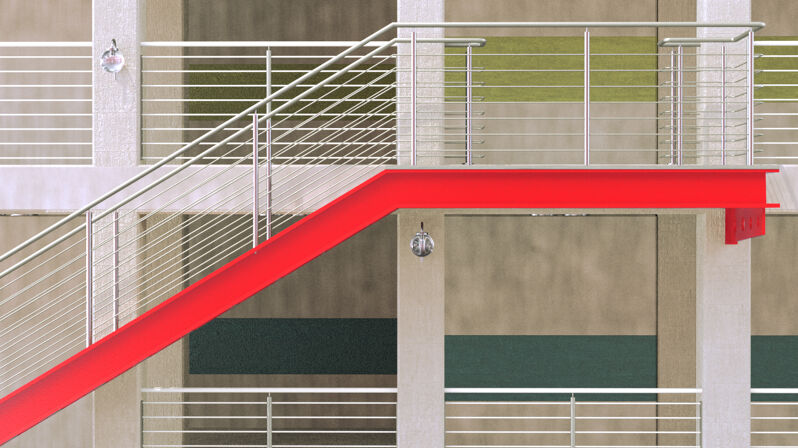

Barandillas protectoras
Fachadas
Escaleras
Pletina de acero
Máquinas
Silos
Mástiles
Rodapiés
Estructuras de acero
Estructuras de madera

Materiales de construcción

Homologado para:

Hormigón C20/25 a C50/60, fisurado o sin grietas

También apto para:

Hormigón C12/15

* Puede encontrar información detallada sobre materiales de construcción en el documento de registro.

Aprobación

ETA-05/0164
DoP No. 0282
GS 3.2/16-352-1
(2103/12/12) - CM

Funcionalidad

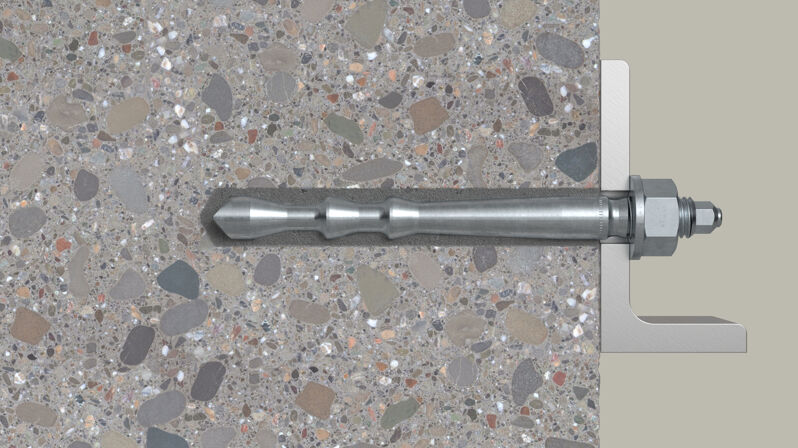

El FHB II-A L constituye un anclaje adherido con expansión controlada por par de apriete para instalación pre-posicionada y de introducción a presión.
Al utilizar FHB II-A L en instalación de introducción a presión, la brecha anular se debe rellenar con el mortero de inyección FIS HB.
La varilla de anclaje se puede colocar con mortero de inyección FIS HB o con la cápsula FHB II-P(F), y se adhiere totalmente en el agujero.
Al apretar la tuerca hexagonal, los conos de la varilla de anclaje se atraen hacia el cartucho de mortero, que se expande contra la pared del agujero.
El mortero de éster de vinilo sin estireno sella totalmente el agujero.
Al utilizar la cápsula de resina, coloque la varilla de anclaje mediante movimientos giratorios y de golpeo con una taladradora con percutor. Utilice la herramienta de colocación RA-SDS, artículo nº 62420.

Ver las instrucciones de montaje en PDF

Mounting Strip 1 Picture

1 / 9

Mounting Strip 2 Picture

1 / 5

ETA Certification Document

pdf, ETA-05/0164

European Technical Assessment for fischer Highbond-Anchor FHB II - Torque controlled bonded anchor for use in concrete

Creado el 14/12/2017

DOP - Declaration of Performance

pdf, DoP No. 0282

Declaration of Performance for fischer Highbond-Anchor FHB II (Bonded fastener for use in concrete)

Creado el 19/01/2021

Test report (fire protection)

pdf, GS 3.2/16-352-1

fischer Highbond anchors FHB II and FHB 11 lnject

Válido de 07/02/2017
a 06/02/2027

Test report (fire protection)

pdf, (2103/12/12) - CM

lnjection systems FHB / FHB dyn / FDA

Válido de 15/07/2021
a 15/07/2026

Filling Quantities

pdf,

Filling quantities für highbond-anchor FHB II-A L

Load Table

pdf,

Highbond-Anchor FHB II - Permissible loads of a single anchor in normal concrete of strength class C20/25.

Installation Instructions

pdf,

fischer FHB II

Aprobación ETA
Diámetro de agujero ( d₀ )	25 mm
Profundidad del agujero ( h₀ )	235 mm
Profundidad de anclaje ( h_ef )	210 mm
Max. espesor de accesorio ( t _fix )	50 mm
Rosca ( M )	M20
Ancho de tuerca	30 mm
Scale parts mortar	33
Contenidos	4x Anclaje de gran adherencia FHB II-A L M20x210/50
Variante de embalaje	caja
Contenido por Pack	4
GTIN (EAN-Code)	4006209970713
