Fijaciones de marco SXR 10 x 200 FUS tornillo hexagonal gvz - 50uds.

Name: Fijaciones de marco SXR 10 x 200 FUS tornillo hexagonal gvz - 50uds.
Brand: fischer

Variantes de productos

Datos CAD

Descargar datos de la imagen

Principales características

Principales ventajas: el funcionamiento especial permite su uso en materiales de construcción sólidos y huecos con una profundidad de anclaje de solo 50 mm, asegurando una fijación económica.
Principales aplicaciones: estructuras de fachadas, techo y tejado fabricadas en madera y metal, ventanas, puertas, presianas, barandillas, armarios, soportes metálicos, etc.
Teconología: cuenta con la homologación ETA en hormigón y mampostería que garantiza una fijación segura

N.° de art. 531795
Broca SDS Plus Pointer II 10/250/310

El taco eficiente con un elemento de expansión corto

Ventajas

El funcionamiento especial permite su utilización en materiales de construcción macizos y huecos con una profundidad de anclaje de solo 50 mm, lo que garantiza una fijación económica.
La homologación ETA cubre la utilización en un abanico de materiales de construcción macizos y huecos, y garantiza una fijación segura.
La combinación desarrollada especialmente de conectores y tornillos garantiza una manipulación óptima. El conector tiene un mango notable, lo cual hace que la instalación sea más favorable.

La fijación de marco SXR de fischer es un taco de Nylon de gran calidad. Gracias a la geometría de taco especial, la SXR se puede utilizar en materiales macizos y perforados. Gracias a la profundidad de anclaje baja de sólo 50 mm, la fijación de marco se puede procesar con especial economía. La fijación de marco SXR de fischer es ideal para la fijación de estructuras de madera, armarios y armarios suspendidos en cocinas.

Aplicaciones

Estructuras de fachadas, techo y tejado fabricadas en madera y metal
Ventanas
Verjas y puertas
Armarios
Armarios colgantes de cocina
Maderas escuadradas
Vigas
Muebles de televisión
Revestimientos de paredes
Ángulo metálico
Soportes metálicos
Conductos de cables
Conductos de cables

Materiales de construcción

Homologado para:

Hormigón ≧ C12/15
Ladrillo perforado en vertical
Bloques huecos de hormigón ligero
Ladrillo de piedra arenisca perforado
Ladrillo macizo de piedra arenisca
Hormigón celular
Bloque macizo fabricado en hormigón ligero y hormigón de peso estándar
Ladrillo macizo
Bloques de aislamiento térmico

También apto para:

Piedra natural con estructura densa
Panel sólido fabricado en yeso

* Puede encontrar información detallada sobre materiales de construcción en el documento de registro.

Aprobación

ETA-07/0121
DoP No. 0329

Funcionalidad

La SXR es ideal para el montaje pasante.

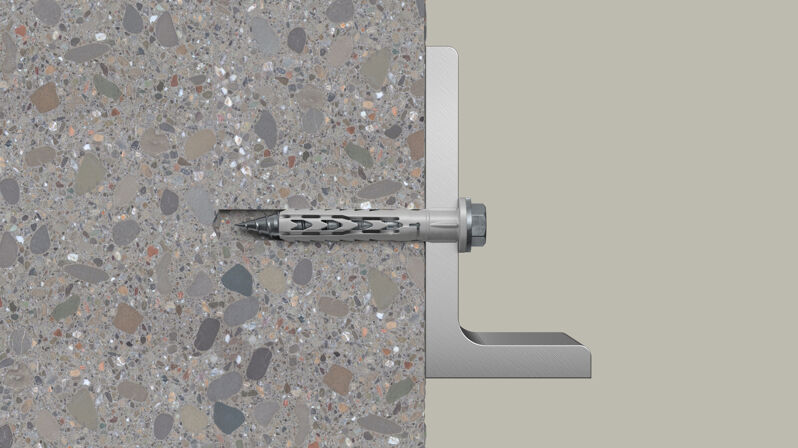

La SXR se expande en materiales macizos.

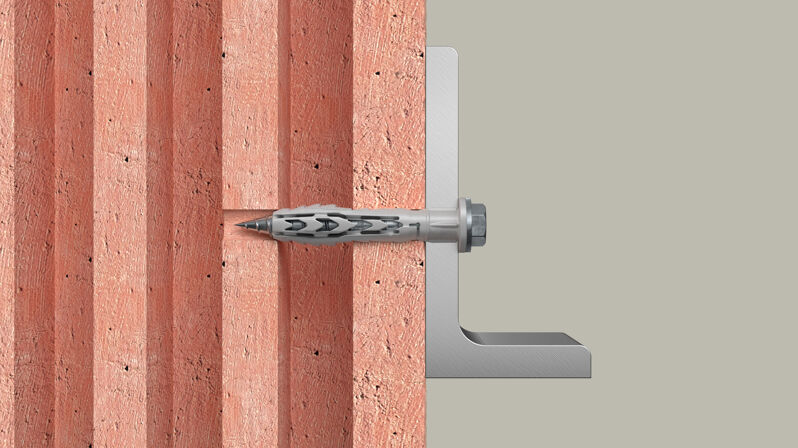

En materiales perforados, la carga se traspasa al área de las placas de piedra.
En ladrillo perforado sólo taladrar en rotación (sin impacto).
Recomendable para fijaciones de estructuras metálicas.
Para fijar estructuras metálicas se recomiendan tornillos de cabeza avellanada.

Mounting Strip 1 Picture

1 / 5

ETA Certification Document

pdf, ETA-07/0121

European Technical Assessment for fischer frame fixing SXR/SXRL - Plastic anchor for redundant non-structural systems in concrete and masonry

Creado el 20/12/2022

DOP - Declaration of Performance

pdf, DoP No. 0329

Declaration of Performance for fischer frame fixing SXR/SXRL (Plastic anchor for use in concrete and masonry)

Creado el 17/01/2023

Load Table

pdf,

Frame fixing SXR - Recommended loads of a single anchor as part of a multiple fixing of non-structural systems. The given loads are valid for wood screws with the specified diameter.

Load Table

pdf,

Frame fixing SXR - Permissible loads of a single anchoras part of a multiple fixing of non-structural systems.

Marketing Documents

pdf,

Frame fixings. The full range for all applications.

Aprobación ETA
Diámetro de agujero ( d₀ )	10 mm
Min. profundidad del agujero de perforación a tal efecto en fijaciones ( h₂ )	210 mm
Longitud útil en 50mm profundidad de anclaje ( t_fix )	150 mm
Longitud de anclaje ( l )	200 mm
Accionamiento	TX40 / SW 13
Contenidos	50 x Taco SXR 10 x 200 FUS
Variante de embalaje	caja
Contenido por Pack	50
GTIN (EAN-Code)	4006209463369
