Conexión plana SSP 12 A2 - 25uds.

Principales características

Principales ventajas: la placa para conexión es regulable , el agujero coliso permite ajustar la instalación en fase de instalación. Permite una fijación segura, la amplia superficie de contacto de la conexión XC incrementa la capacidad portante de la unión
Principales aplicaciones: idónea para Perfil Solar-fish

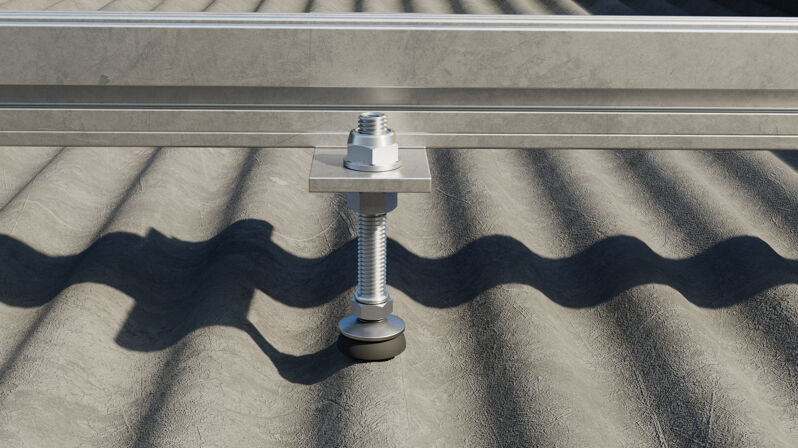

Modo de empleo: montar la conexión plana SSP entre las dos tuerca del STSR o STSI y apretar la unión. Conecte el Perfil Solar a la conexión del SSP a través del orificio ranurado con el tornillo SKS y la tuerca brida MU F

Placas de conexión planas entre tornillos de doble rosca STSR o STSI y perfiles de solar

Ventajas

Fácil instalación gracias al orificio ranurado que permite ajustar el posicionamiento del riel.
Dos versiones disponibles para adaptarse a todas las variantes de tornillos de doble rosca STSR y STSI.

Placa para la conexión de tronillería STSR o STSI a perfil Solar

Propiedades

Placas de acero inoxidable X5CrNi 18-10 (A2) según EN 10088-2:2014.

Funcionalidad

Inserte el soporte entre las tuercas del tornillo de espárrago STSR/STSI 2 a través del orificio circular.
Utilice la tuerca inferior del tornillo de espárrago STSR/STSI para ajustar la posición del soporte.
Apriete las 2 tuercas.
Conecte el riel solar al soporte y ajuste su posición a través del orificio ranurado con tornillos SKS M8 x 20 A2 o RHS M8 x 20 A2 y tuerca hexagonal con brida MU F M8.

Dimensiones ( a x b )	11 x 40 mm
Grosor ( S )	5 mm
diámetro del agujero ( D )	13 mm
Llave dinamométrica para instalación ( T_inst )	10 N·m
Ajuste	STSR M12
Peso	100 g
Contenidos	25 x Conexión plana SSP 12 A2
Contenido por Pack	25
GTIN (EAN-Code)	8001132712061
