Conexión premontada SSP 10 SPEED A2

Name: Conexión premontada SSP 10 SPEED A2
Brand: fischer

Variantes de productos

Descargar datos de la imagen

Principales características

Principales ventajas: Esta conexion viene premontada y ofrece una instalación rápida gracias a un solotornillo de apriete.

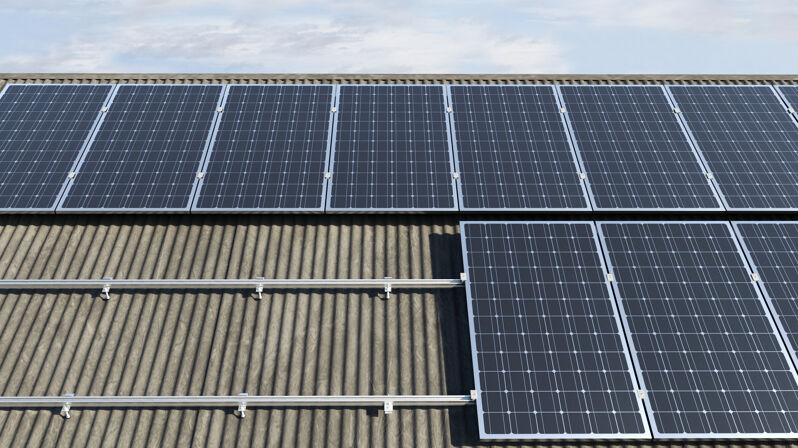

Principales aplicaciones: Idónea para Perfil Solar-fish
Modo de empleo: Montar la conexión plana SSP entre las dos tuerca del STSR o STSI y apretar la unión; conecte el Perfil Solar a la conexión plan del SSP a través del orificio ranurado con el tornillo SKS y la tuerca de brida MU F .

Placas de conexión planas entre tornillos de doble rosca STSR o STSI y perfiles de solar

Ventajas

Fácil instalación gracias a la junta de conexión rápida premontada mediante el apriete de un solo tornillo.
Posicionamiento ajustable de los raíles gracias al orificio ranurado.
Dos versiones disponibles para adaptarse a todas las variantes de tornillos de doble rosca STSR y STSI.

Pletina plana con agujero coliso para permitir un ajuste de la conexion en la fase de instalación con STSR o STSI a perfil Solar. Esta conexion viene premontada y ofrece una instalación rápida gracias a un solotornillo de apriete.

Propiedades

Placas de acero inoxidable X5CrNi 18-10 (A2) según EN 10088-2:2014.
Escuadra de aleación de aluminio AW 6063 T6 según EN 755-2:2013.
Tornillos y tuercas de acero inoxidable A2-70 según EN ISO 3506-1/2:2009.

Dimensiones ( a x b )	9 x 50 mm
Grosor ( S )	5 mm
diámetro del agujero ( D )	11 mm
Ancho de tuerca	13 mm
Llave dinamométrica para instalación ( T_inst )	10 N·m
Ajuste	STSR M10, STSI M10
Peso	251 g
Contenidos	10x Conexión premontada SSP 10 SPEED A2
Contenido por Pack	10
GTIN (EAN-Code)	8001132031698
