Soporte angular STFN 200 25°-30°-35°- 5uds.

Name: Soporte angular STFN 200 25°-30°-35°- 5uds.
Brand: fischer

Variantes de productos

Descargar datos de la imagen

Principales características

Principales ventajas: todos los triángulos STFN permiten el diseño de los módulos tanto horizontal como verticalmente. El triángulo se suministra premontado y los accesorios de conexión a los perfiles solares están incluidos en el paquete
Principales aplicaciones: ideal para sistema de cubierta plana con triángulos, Perfil Solar-fish con una configuración posible en horizontal como vertical
Modo de empleo: Identifique la posición de los triángulos según la estructura de soporte y el diseño de la planta. Sujete la base del triángulo con el anclaje adecuado de acuerdo con el material de la base de anclaje. Conecte el perfil solar a la diagonal del triángulo usando los tornillos en el paquete

Triángulo premontado para cubiertas planas para módulos orientados tanto verticalmente como horizontalmente

Ventajas

El marco triangular STFN está preensamblado y todos los accesorios para la conexión a los rieles solares están incluidos en el paquete.
Ángulo ajustable 10°-15° o 25°-30°-35°.
Adecuado tanto para la orientación vertical como horizontal de los paneles fotovoltaicos.
Dos versiones disponibles: tradicional y para paneles fotovoltaicos largos de hasta 2150 mm.

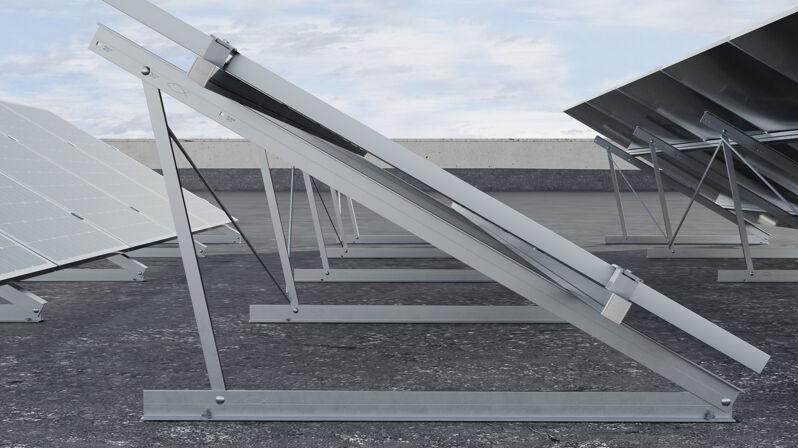

Soporte angular STFN estructura en aluminio y tornillería en inoxidable para todas las cubiertas planas para módulos orientados tanto verticalmente como horizontalmente

Propiedades

Estructura triangular en aluminio AW 6063 T66, AW 6060 T5, AW 6060 T6 o AW 6060 T66 según EN 755-2:2013.
Tornillos de acero inoxidable A2-70 conforme a la norma EN ISO 3506-1/2:2009.

Funcionalidad

Seleccione el marco triangular correcto de acuerdo con la longitud y el rango de ángulo de los paneles fotovoltaicos deseados.
Determine la distancia entre ejes de los pórticos triangulares en función de las cargas de nieve y viento en la zona de instalación (utilice el software SOLARPANEL-FiX).
Identifique la posición de los marcos triangulares de acuerdo con la estructura portante y el diseño del sistema.
Seleccione el ángulo deseado del triángulo y fije el puntal diagonal en la posición correspondiente.
Fije la base del marco triangular con el anclaje adecuado según el material de construcción del techo.
Conecte el riel solar al marco triangular usando los tornillos suministrados en el paquete.

Mounting Strip 1 Picture

1 / 5

Sección transversal del perfil	3,78 cm²
diámetro del agujero ( D )	10,5 mm
Ancho de tuerca	13 mm
Llave dinamométrica para instalación ( T_inst )	10 N·m
Contenidos	5 x Soporte angular STFN 200 25°-30°-35°
Contenido por Pack	5
GTIN (EAN-Code)	8001132102121
