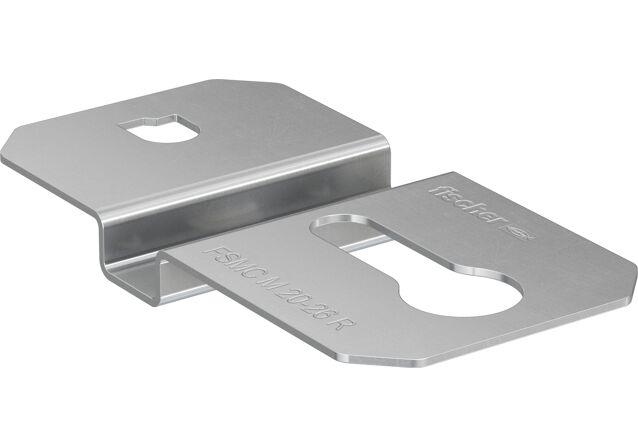

Clip intermedio fischer FSMC M 20-26 acero inoxidable R

Name: Clip intermedio fischer FSMC M 20-26 acero inoxidable R
Brand: fischer

Variantes de productos

Descargar datos de la imagen

Principales características

Diseño sin restricciones y optimizado para la carga
Optimizado en cuanto a costes y fácil de usar gracias a su instalación sencilla y flexible
Se puede utilizar en una amplia variedad de sustratos
Diseño flexible para espacios variables

Para una fijación rápida y sencilla de módulos fotovoltaicos en fachadas verticales.

Ventajas

Instalación rápida y sin restricciones del módulo fotovoltaico mediante fijación con la tuerca deslizante FSMN.
El tamaño de la junta entre los módulos fotovoltaicos se puede ajustar de forma variable.
Fabricado en acero inoxidable con alta protección contra la corrosión de clase III para una máxima resistencia a la intemperie.
Adecuado para todo tipo de módulos fotovoltaicos con marco y orificios de montaje.
El sistema permite la fijación a diversos sustratos de pared o subestructuras.

El versátil clip central FSMC M permite fijar los módulos fotovoltaicos a diversas bases de anclaje verticales, lo que garantiza una mayor flexibilidad durante la instalación. Su diseño permite ajustar fácilmente la distancia entre los módulos. Incluso se cumplen los exigentes requisitos de las fachadas gracias a una instalación sin restricciones. La fijación oculta abre la posibilidad de realizar diseños de fachadas completos.

Propiedades

Acero inoxidable con alta protección contra la corrosión clase III

Funcionalidad

Primer módulo:

Deslice al menos cuatro tuercas deslizantes FSMN en los orificios de montaje de la parte posterior del marco del módulo
Aplique una gota de fijador de roscas antes de atornillar los tornillos dentados
Instale al menos dos clips de inicio/FSMC S/E con un tornillo dentado fischer en cada lado del módulo.
Instale al menos dos clips centrales FSMC M con un tornillo dentado fischer en cada lado opuesto del módulo.
Fije los clips de inicio/final FSMC S/E al sustrato del edificio utilizando tacos, tornillos para madera, etc.
Fije los clips centrales FSMC M al sustrato del edificio utilizando tacos, tornillos para madera, etc.

Módulos centrales:

Deslice al menos cuatro tuercas deslizantes FSMN en los orificios de montaje de la parte posterior del marco del módulo.li>
Instale al menos dos clips centrales FSMC M con un tornillo dentado fischer cada uno en el lado opuesto del módulo.
Fije los tornillos al módulo anterior utilizando el principio de llave y cerradura y deslícelos.
Fije los clips centrales FSMC M al sustrato del edificio utilizando tacos, tornillos para madera, etc.

Último módulo:

Deslice al menos cuatro tuercas deslizantes FSMN en los orificios de montaje de la parte posterior del marco del módulo.FSMC S/E con un tornillo dentado fischer cada uno en el lado opuesto del módulo.
Fije los tornillos al módulo anterior utilizando el principio de llave y cerradura y deslícelos.
Fije los clips de inicio/final FSMC S/E al sustrato del edificio utilizando tacos, tornillos para madera, etc.

Mounting Strip 1 Picture

1 / 10

Ancho	120 mm
Altura( H )	60 mm
Grosor	1,5 mm
diámetro del agujero( D )	5,5 mm
Slot( L x s )	9 x 15 mm
Distancia al borde del marco perforado	20 - 26 mm
Contenidos	50 x Clip intermedio fischer FSMC M 20-26 acero inoxidable
Contenido por Pack	50
GTIN (EAN-Code)	4048962527896
