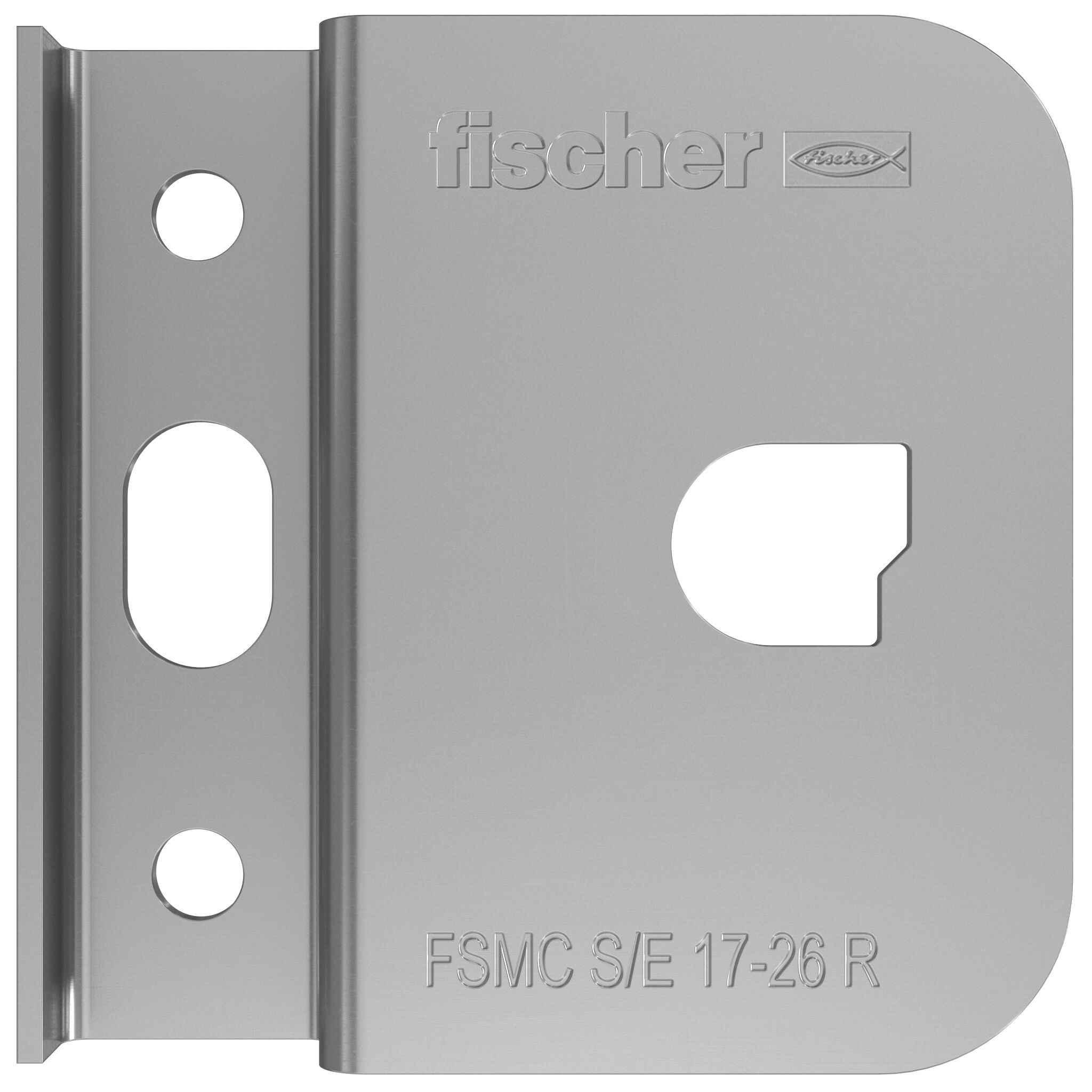

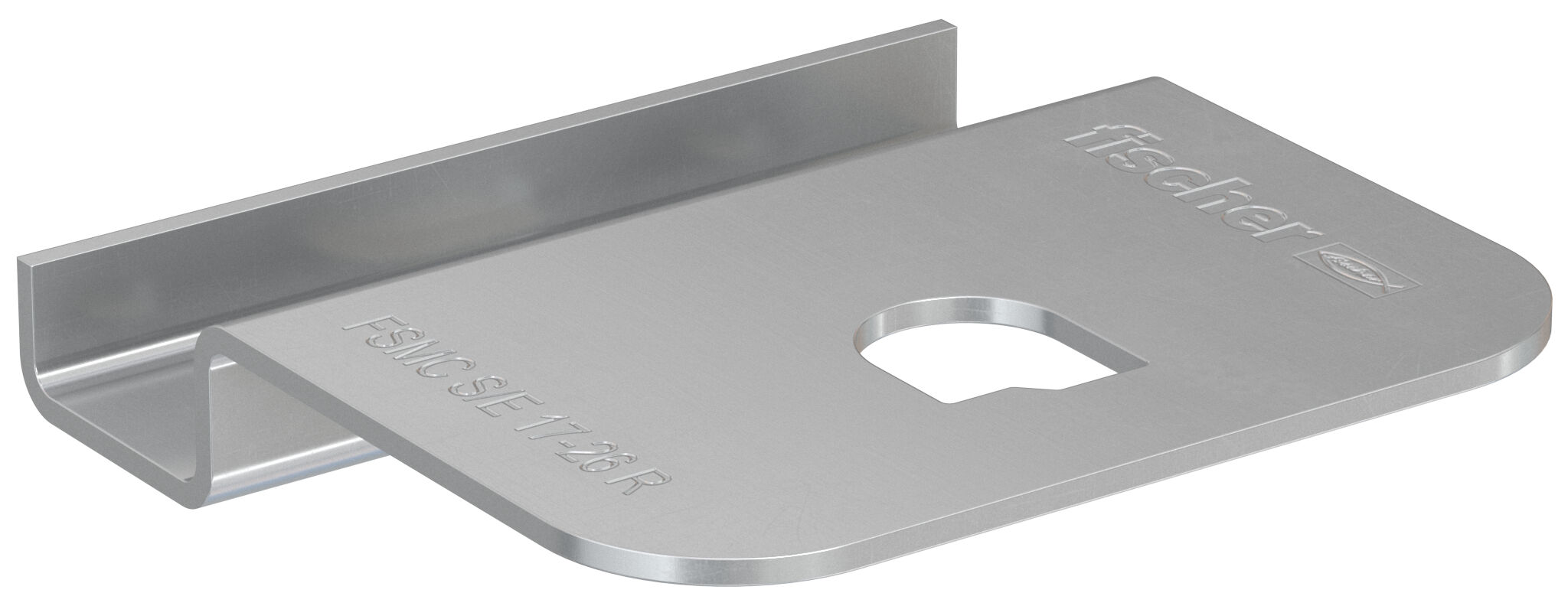

Clip de inicio/fin FSMC S/E 17-26 de acero inoxidable R

Name: Clip de inicio/fin FSMC S/E 17-26 de acero inoxidable R
Brand: fischer

Variantes de productos

Descargar datos de la imagen

Principales características

Menos piezas individuales: un solo clip para el montaje inicial y final
Diseño sin restricciones y optimizado para la carga
Coste optimizado y fácil de usar gracias a su instalación sencilla y flexible
Se puede utilizar en una amplia variedad de sustratos

Para una fijación rápida y sencilla de módulos fotovoltaicos en fachadas verticales.

Ventajas

Instalación rápida y sin restricciones del módulo fotovoltaico mediante fijación con la tuerca deslizante FSMN.
Un producto con dos funciones: clip de inicio y final.
Fabricado en acero inoxidable con alta protección contra la corrosión de clase III para una máxima resistencia a la intemperie.
Adecuado para todo tipo de módulos fotovoltaicos con marco y orificios de montaje.
El sistema permite la fijación a diversos sustratos de pared o subestructuras.

El versátil clip de inicio/fin FSMC S/E permite fijar los módulos fotovoltaicos a diversas bases de anclaje verticales. El FSMC S/E cumple dos funciones, lo que reduce el número de piezas individuales y garantiza una mayor flexibilidad durante la instalación. Incluso se cumplen los exigentes requisitos de las fachadas gracias a una instalación sin restricciones. La fijación oculta abre la posibilidad de realizar diseños de fachadas completos.

Propiedades

Acero inoxidable con alta protección contra la corrosión clase III

Funcionalidad

Primer módulo:

Deslice al menos cuatro tuercas deslizantes FSMN en los orificios de montaje de la parte posterior del marco del módulo
Aplique una gota de fijador de roscas antes de atornillar los tornillos dentados
Instale al menos dos clips de inicio/FSMC S/E con un tornillo dentado fischer en cada lado del módulo.
Instale al menos dos clips centrales FSMC M con un tornillo dentado fischer en cada lado opuesto del módulo.
Fije los clips de inicio/final FSMC S/E al sustrato del edificio utilizando tacos, tornillos para madera, etc.
Fije los clips centrales FSMC M al sustrato del edificio utilizando tacos, tornillos para madera, etc.

Módulos centrales:

Deslice al menos cuatro tuercas deslizantes FSMN en los orificios de montaje de la parte posterior del marco del módulo.li>
Instale al menos dos clips centrales FSMC M con un tornillo dentado fischer cada uno en el lado opuesto del módulo.
Fije los tornillos al módulo anterior utilizando el principio de llave y cerradura y deslícelos.
Fije los clips centrales FSMC M al sustrato del edificio utilizando tacos, tornillos para madera, etc.

Último módulo:

Deslice al menos cuatro tuercas deslizantes FSMN en los orificios de montaje de la parte posterior del marco del módulo.FSMC S/E con un tornillo dentado fischer cada uno en el lado opuesto del módulo.
Fije los tornillos al módulo anterior utilizando el principio de llave y cerradura y deslícelos.
Fije los clips de inicio/final FSMC S/E al sustrato del edificio utilizando tacos, tornillos para madera, etc.

Mounting Strip 1 Picture

1 / 10

Ancho	60 mm
Altura ( H )	60 mm
Grosor	1,5 mm
diámetro del agujero ( D )	5,5 mm
Slot ( L x s )	9 x 15 mm
Contenidos	20 x Clips de inicio/fin FSMC S/E 17-26
Contenido por Pack	20
GTIN (EAN-Code)	4048962527872
