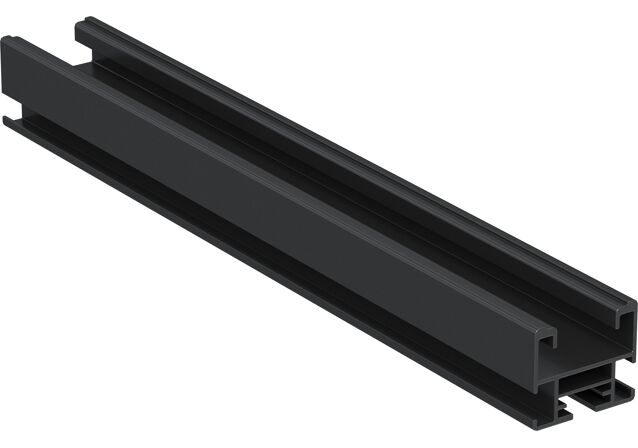

perfil Solar-Light Black 3,65 mt

Name: perfil Solar-Light Black 3,65 mt
Brand: fischer

Variantes de productos

Descargar datos de la imagen

Principales características

Principales ventajas: la longitud optimizada reduce el desperdicio y facilita el manejo en el sitio, evitando cortes de perfiles.
Principales aplicaciones: Idóneo para sistema cubierta coplanar con Ganchos y sistema cubierta con Tornillería
Modo de empleo: Defina la separación de los ganchos; fije el perfil directamente al gancho utilizando la ranura inferior o las ranuras laterales a través del soporte MW; utilice dos conexiones CPN AL en las ranuras laterales para conectar los perfiles de solar-light. La conexión está completamente correcta cuando los perfiles están perfectamente juntos y en contacto. Para evitar problemas relacionados con la dilatación térmica, recomendamos una longitud máxima de una fila de paneles igual a 15 m. Si la conexión está en las ranura laterales, las conexiones CPN AL deben fijarse con tornillos autoperforantes.
Contenido: 1x Perfil Solar-light 3,35m

Perfil ligero de aluminio adecuado para instalaciones semiintegradas con distancias cortas entre los soportes

Ventajas

La sección transversal con altura reducida optimiza la estructura para instalaciones con una distancia reducida entre los soportes.
SolarLight es muy flexible, ya que las dos ranuras laterales y la ranura inferior son compatibles con los acoplamientos rápidos de los ganchos GTA, así como con los tornillos SKS M8 o los tornillos de cabeza de martillo RHS.
La longitud optimizada reduce los residuos y facilita la manipulación in situ.
La distancia máxima permitida entre centros es de 1000 mm, basada en la acción de la nieve y el viento calculada de acuerdo con las normas nacionales vigentes.

El perfil de aluminio ligero Solar-light es adecuado para instalaciones fotovoltaicas en cubiertas inclinadas. Es una opción rápida, fácil y económica.

Propiedades

Aleación de aluminio AW 6063 T66 conforme a la norma EN 755-2:2013.

Funcionalidad

Identifique el sistema de soporte adecuado en función del tipo de tejado (por ejemplo, ganchos para tejas planas, ganchos para tejas curvas, marcos triangulares para tejados planos, abrazaderas para juntas verticales, etc.).
Monte el riel SolarLight en el soporte seleccionado a través de la ranura inferior o las ranuras laterales.
Para conectar dos rieles SolarLight, instale una junta CPN AL a ambos lados del riel, haciéndola deslizar dentro de la ranura lateral hasta que toque el perno en el centro de la junta.
Complete la conexión bloqueando cada extremo de la conexión CPN AL con tornillos autoperforantes de 2 x 3,5 mm x 9,5 mm a cada lado del perfil SolarLight.
Para limitar la expansión térmica, es aconsejable crear series de rieles conectados entre sí hasta una longitud máxima de 15 m. Más allá de esta medida, es necesario interrumpir la estructura y comenzar de nuevo con un nuevo riel desconectado de los anteriores.
Instale las abrazaderas PMU/PMCU a través de la ranura superior del riel. El riel SolarLight no es compatible con las abrazaderas MF, MC, PM-F, PM-C.
Fije los paneles fotovoltaicos apretando las abrazaderas PMU/PMCU.

Longitud	3.650 mm
Sección transversal del perfil	2,68 cm²
Momento de inercia( l_y )	3,07 cm⁴
Momento de inercia( l_z )	4,76 cm⁴
Sección módulo( W_z )	2,48 cm³
Sección módulo( W_y )	1,7 cm³
Peso	0,724 kg/m
Contenidos	1 x Perfil Solar-Light Black 3,65 mt
Contenido por Pack	1
GTIN (EAN-Code)	4048962509779
