SolarLight 3.65 m AL

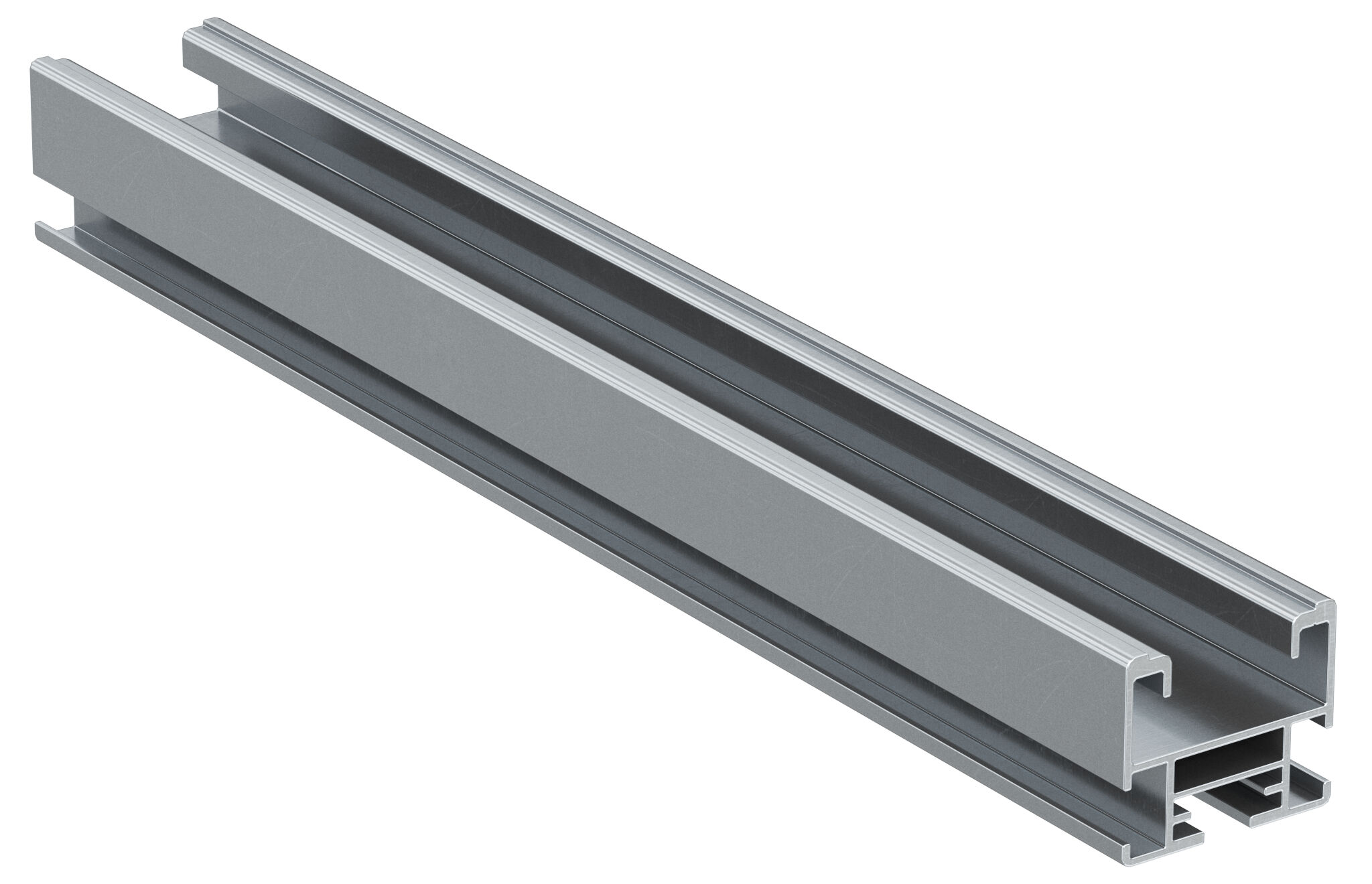

Name: SolarLight 3.65 m AL
Brand: fischer

Variantes de productos

Descargar datos de la imagen

Principales características

Principales ventajas: la longitud optimizada reduce el desperdicio y facilita el manejo en el sitio, evitando cortes de perfiles.
Principales aplicaciones: Idóneo para sistema cubierta coplanar con Ganchos y sistema cubierta con Tornillería
Modo de empleo: Defina la separación de los ganchos; fije el perfil directamente al gancho utilizando la ranura inferior o las ranuras laterales a través del soporte MW; utilice dos conexiones CPN AL en las ranuras laterales para conectar los perfiles de solar-light. La conexión está completamente correcta cuando los perfiles están perfectamente juntos y en contacto. Para evitar problemas relacionados con la dilatación térmica, recomendamos una longitud máxima de una fila de paneles igual a 15 m. Si la conexión está en las ranura laterales, las conexiones CPN AL deben fijarse con tornillos autoperforantes.
Contenido: 1x Perfil Solar-light 3,35m

N.° de art. 514890
Unión CPN AL
N.° de art. 571209
Tornillo autoperforante A2 3,5x9,5 mm

Perfil ligero de aluminio adecuado para instalaciones semiintegradas con distancias cortas entre los soportes

Ventajas

Compatible con la instalación tanto desde el lateral como desde la parte inferior.
Compatible con tornillos hexagonales SKS M8 o tornillos de cabeza de martillo RHS.
Adecuado para los acoplamientos rápidos de los ganchos de aluminio.

El perfil de aluminio ligero Solar-light es adecuado para instalaciones fotovoltaicas en cubiertas inclinadas. Es una opción rápida, fácil y económica.

Propiedades

Aleación de aluminio AW 6063 T6 según EN 755-2:2013.

Funcionalidad

Identifique los componentes de soporte correctos según el tipo de techo (por ejemplo, ganchos para tejas, tornillos de doble rosca, marcos triangulares, abrazaderas de junta alzada, etc.).
Coloque el riel en los componentes de soporte (utilice el software SOLARPANEL-FiX para diseñar el sistema).
Utilice 1 junta CPN AL en ambos lados para conectar los rieles (una conexión completa requiere 2 juntas CPN AL).
Deslice la junta CPN AL hasta que el perno central toque el lado final del riel.
Cada junta CPN AL debe conectarse a los rieles con dos tornillos autoperforantes de 3,5 mm x 9,5 mm (dos tornillos por lado del riel).
Considere una rotura de puente térmico de al menos 50 mm cada 15 m.
Coloque los paneles fotovoltaicos y fije las abrazaderas.

Longitud	3.650 mm
Sección transversal del perfil	2,68 cm²
Momento de inercia ( l_y )	3,07 cm⁴
Momento de inercia ( l_z )	4,76 cm⁴
Sección módulo ( W_z )	2,48 cm³
Sección módulo ( W_y )	1,7 cm³
Peso	0,724 kg/m
Contenido por Pack	1
GTIN (EAN-Code)	8001132111130
