Art.-No. 567187

GTIN (EAN-Code): 8001132110652

rail SolarMetal L H25 180 mm EPDM AL, Aluminio con EPDM

Name: rail SolarMetal L H25 180 mm EPDM AL, Aluminio con EPDM
Brand: fischer

Variantes de productos

Descargar datos de la imagen

Principales características

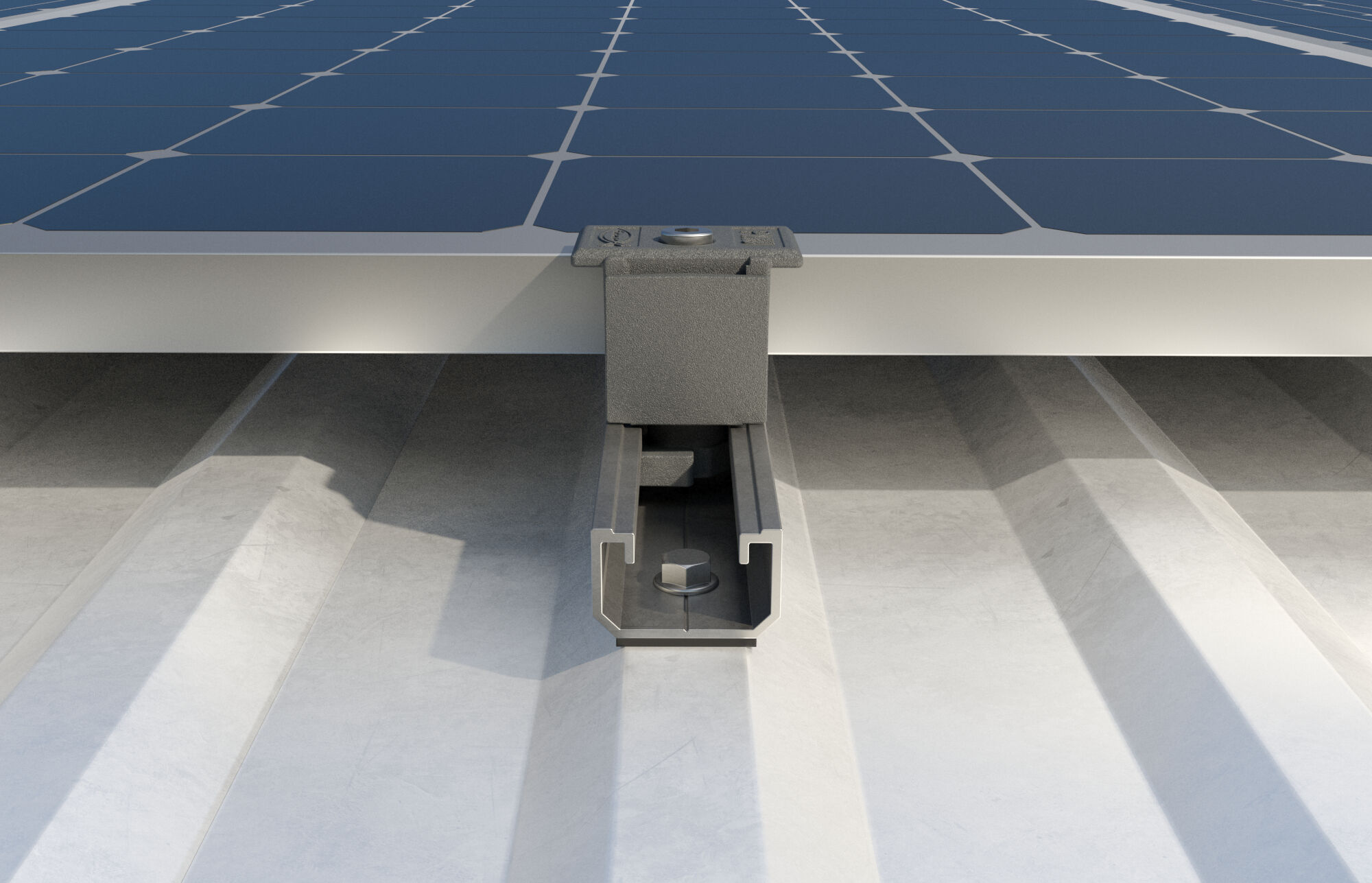

Rail de aluminio para fijación de paneles fotovoltaicos en techos trapezoidales.
Optimizado para instalación sobre las crestas de las chapas metálicas.
Compatible con remaches ALG y tornillos Solar-Screw para instalación eficiente.

N.° de art. 545769
Remache RS AL 5,2×20 mm
N.° de art. 567188
Tornillo 6,0 x 25 mm A2 con EPDM
N.° de art. 519784
Abrazadera premontado universal PM U
N.° de art. 561722
PM C 28 - 34 AL negro
N.° de art. 511093
Abrazadera central premontada PM C 30-34
N.° de art. 538881
Abrazadera premontada PMC U BL
N.° de art. 538880
Abrazadera premontada PMC U
N.° de art. 534352
Abrazadera premontado universal PM U BL

Perfil especializado para fijación segura y eficiente de paneles fotovoltaicos en cubiertas metálicas trapezoidales.<h4></h4>

Ventajas

Sistema modular disponible en diferentes longitudes o piezas para adaptarse a cualquier diseño.
Piezas pre-perforadas con una capa de EPDM preinstalada para agilizar el montaje.
Fácil instalación, compatible con herramientas estándar.

El fischer SolarMetal L H25 EPDM AL es un rail fabricado en aluminio AW 6063 T66, diseñado para estructuras de sistemas fotovoltaicos en techos de chapa ondulada. Su perfil optimizado permite la fijación en las crestas de las chapas metálicas, facilitando la instalación de paneles solares con orientación horizontal (lado largo perpendicular a las grecas).

Disponible en barras o piezas pre-perforadas con junta EPDM preinstalada.
Compatible con remaches ALG y tornillos autoperforantes Solar-Screw EPDM, lo que permite adaptar la instalación a cualquier tamaño de planta fotovoltaica.

Propiedades

Material: Aluminio AW 6060 T66, altamente resistente a la corrosión.
Junta: Capa de EPDM preinstalada, ideal para sellado y resistencia a condiciones extremas.

Aplicaciones

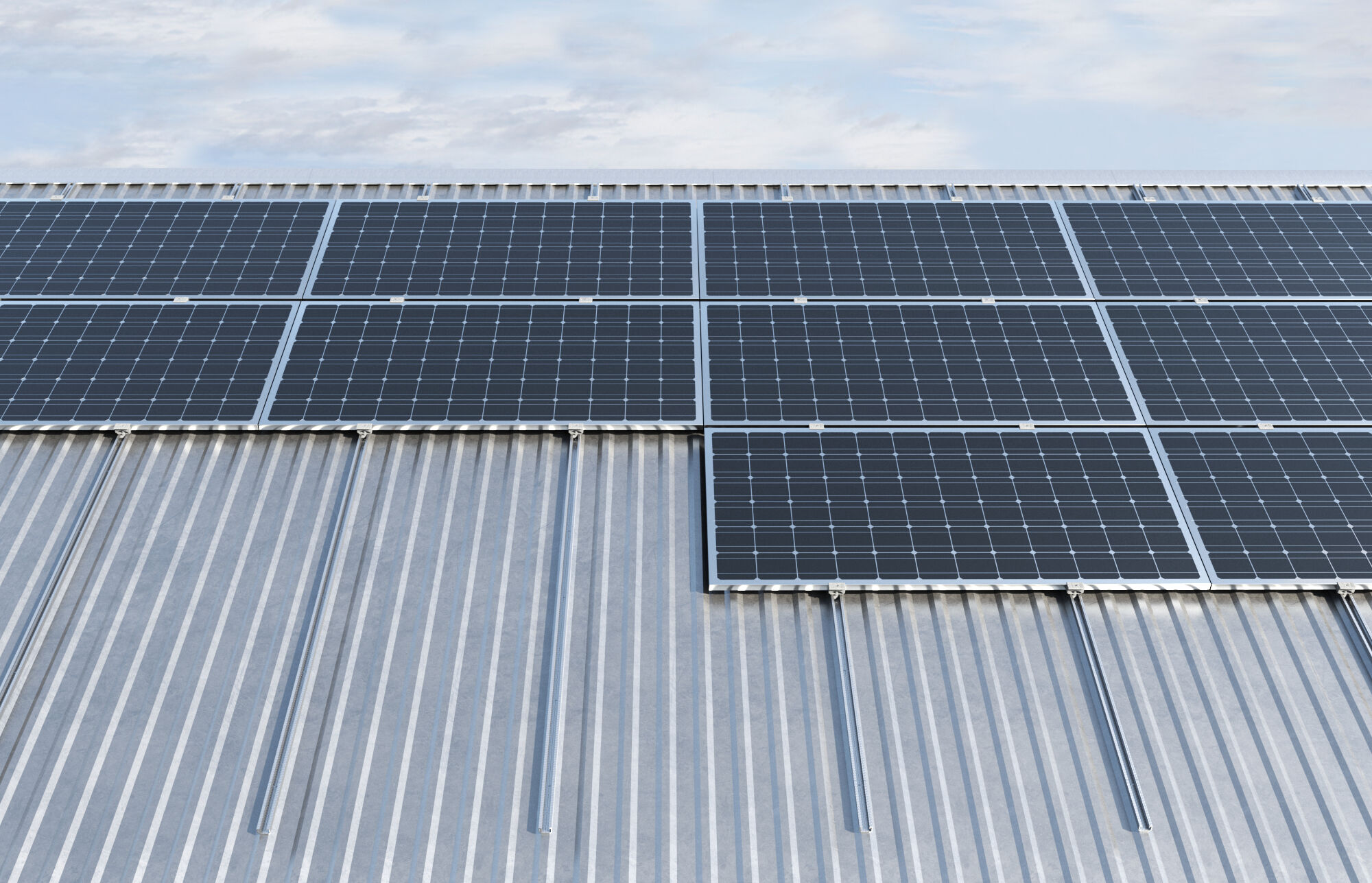

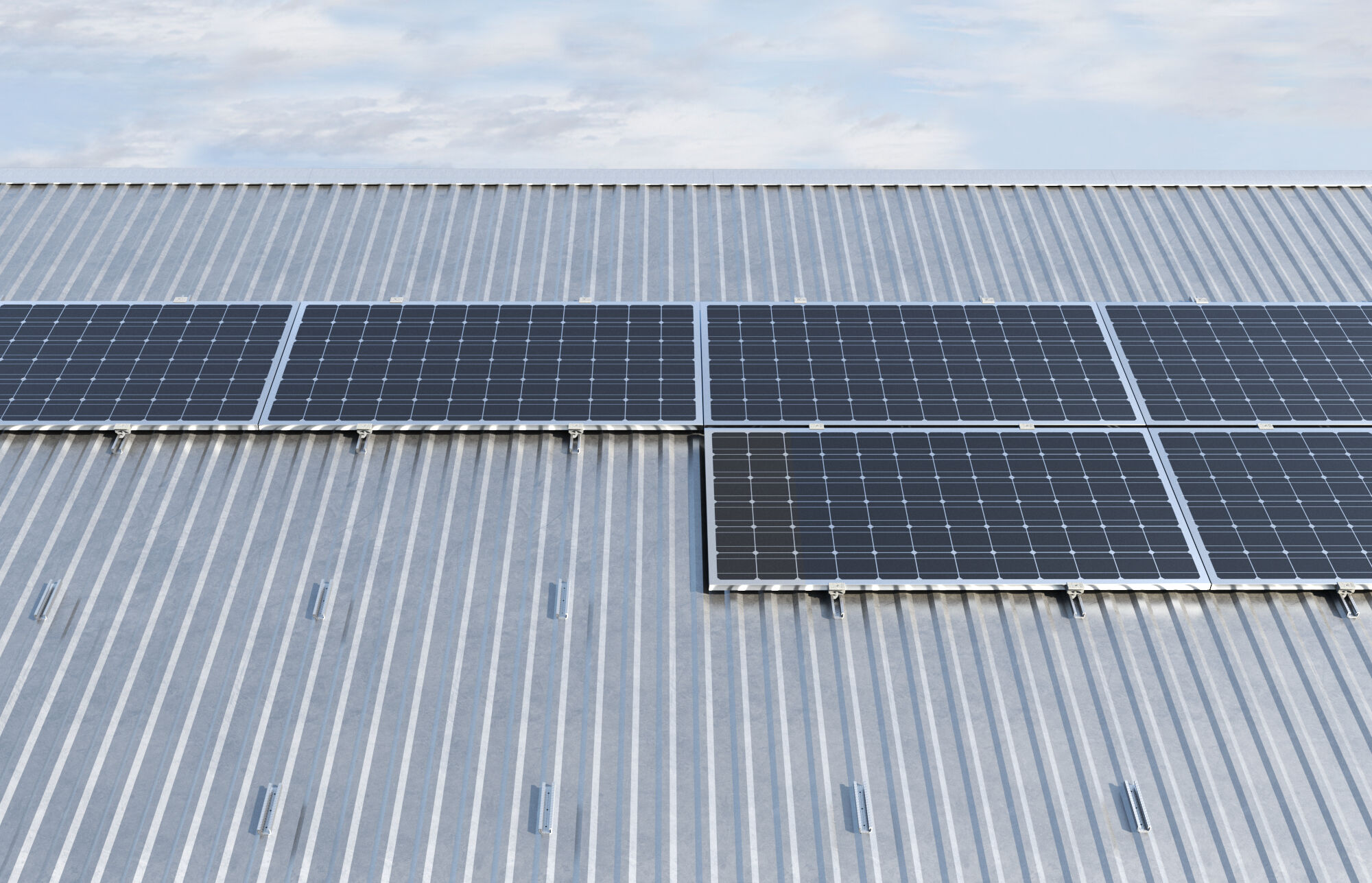

Instalación de paneles solares con orientación horizontal (lado largo paralelo a la línea del alero) sobre techos de chapa ondulada, incluyendo:

Uso de rail SolarMetal L en barras para diseños aislados (longitud igual al perfil).
Uso de rail SolarMetal L en piezas para diseños extendidos.

Materiales de construcción

Aleación de aluminio EN AW 6060 T66 conforme a la norma EN 755-2:2013.
Junta de goma EPDM de 2 mm de grosor

* Puede encontrar información detallada sobre materiales de construcción en el documento de registro.

Funcionalidad

Elija el tipo de perfil más adecuado: barra o piezas.
Para perfiles en barra, determine la distancia entre los remaches ALG o tornillos Solar-Screw en función de las cargas de viento y nieve de la zona de instalación.
Para perfiles en piezas, seleccione la longitud adecuada según las condiciones climáticas.
En perfiles en barra, aplique cinta de butilo entre el rail y la chapa ondulada antes de perforar.
Para perfiles en piezas, utilice los orificios pre-perforados para fijar con remaches.

Mounting Strip 1 Picture

1 / 5

Mounting Strip 2 Picture

1 / 5

Mounting Strip 3 Picture

1 / 4

Mounting Strip 4 Picture

1 / 3

Longitud	180 mm
Altura( H )	25 mm
diámetro del agujero( D )	5,5 mm
EPDM premontado	Sí
Espesor de EPDM	2
Sección transversal del perfil	216,64 cm²
Momento de inercia( l_y )	1,7 cm⁴
Momento de inercia( l_z )	5 cm⁴
Sección módulo( W_z )	2,5 cm³
Sección módulo( W_y )	1,3 cm³
Cantidad de perforaciones	3
Peso	0,58 kg/m
Contenido por Pack	50
GTIN (EAN-Code)	8001132110652
