Alineación rápida y sencilla de los módulos fotovoltaicos en formato horizontal
Se incluyen tornillos y tuercas para la conexión
Diseño adaptado a los ganchos para tejados RH V y RH VB
Accesorios
N.° de art. 571746

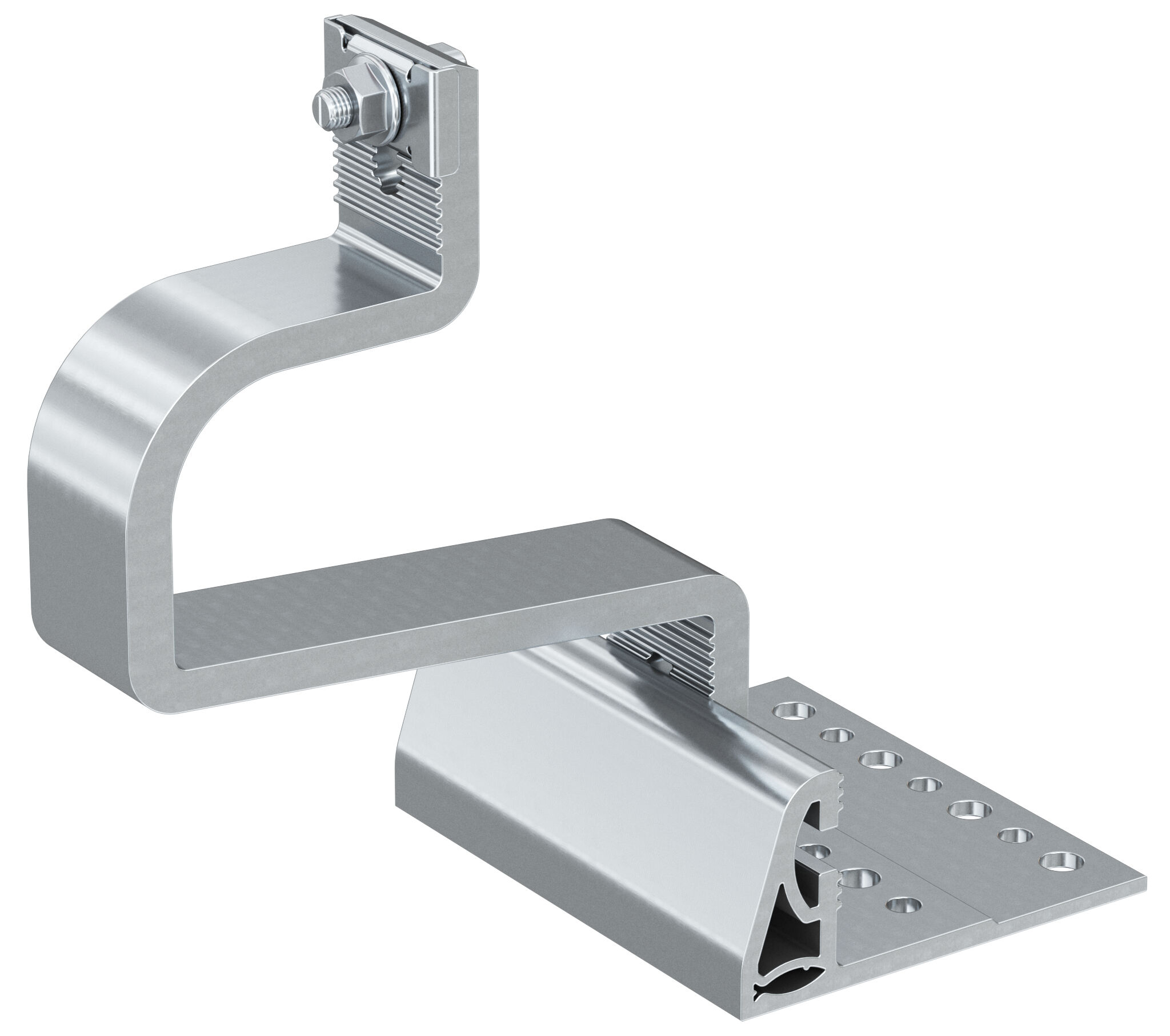

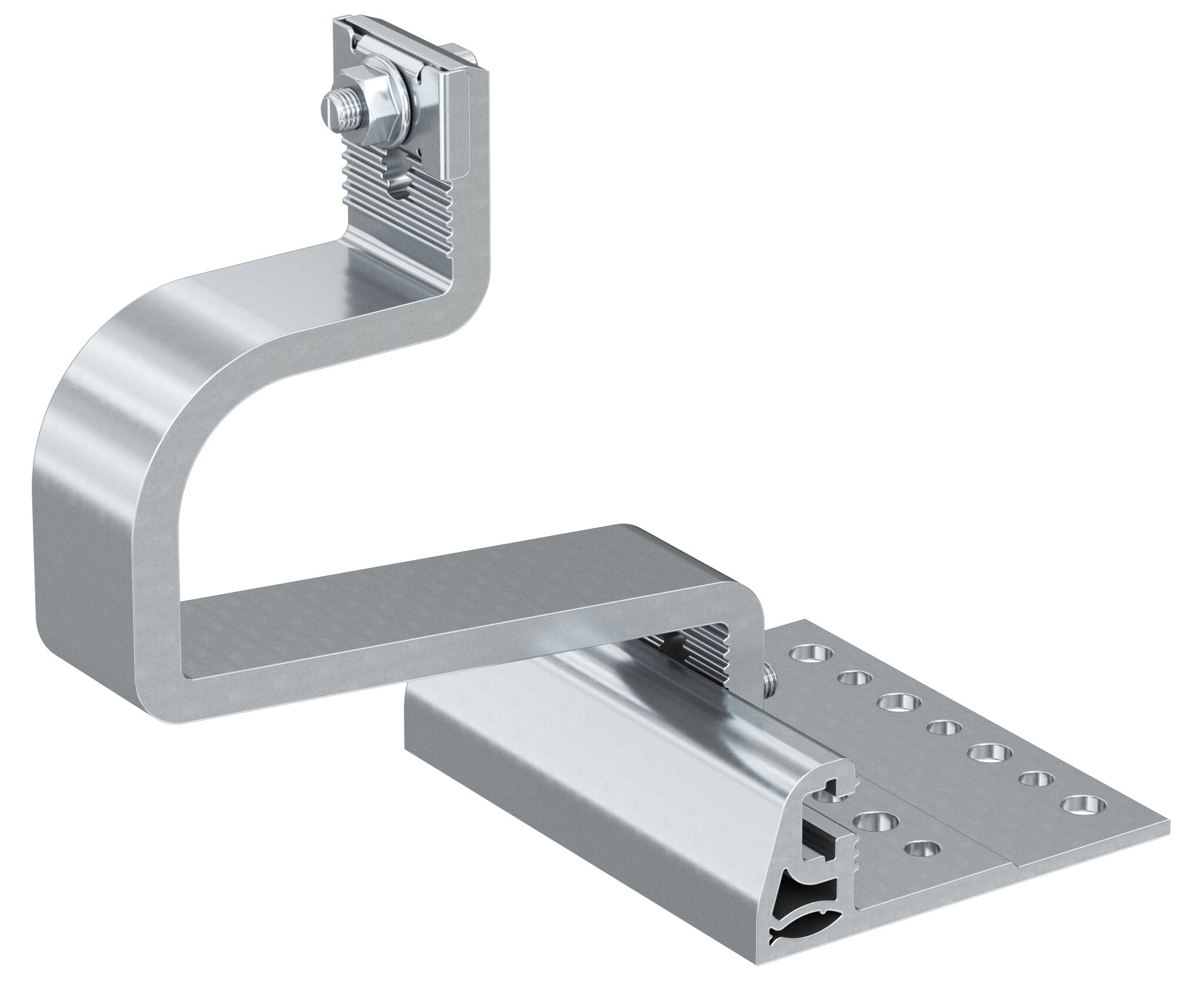

RH 40-52 VB AL
N.° de art. 571748
RH 52-67 VB AL
N.° de art. 571743
RH 52-67 V AL
N.° de art. 571741

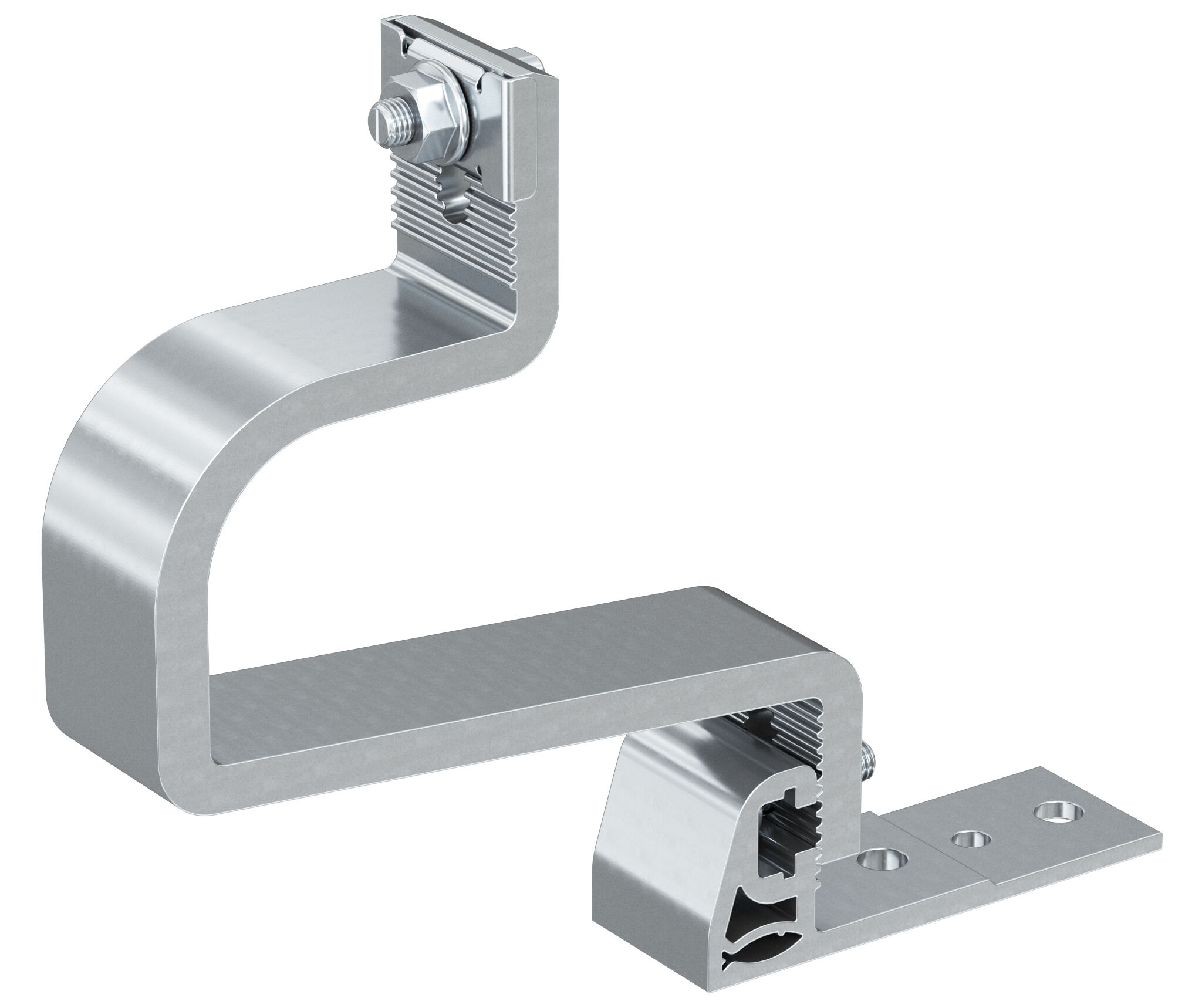

RH 40-52 V AL
Las ventajas / descripción del producto
Soporte de conexión angular para la instalación de paneles fotovoltaicos orientados horizontalmente en tejados inclinados con tejas.
Ventajas
El tornillo y la tuerca de conexión están incluidos en el paquete.
El diseño del soporte se adapta perfectamente a la forma del gancho y ayuda a mantener el tornillo en su posición mientras se aprieta la tuerca.
El soporte angular horizontal LAB permite personalizar la disposición de los paneles fotovoltaicos. Al añadir el soporte al gancho, es posible realizar una instalación con orientación horizontal. Apto para ganchos RH (RH 40-52 V AL, RH 52-67 V AL, RH 40-52 VB AL, RH 52-67 VB AL).
Propiedades
Soporte de aleación de aluminio EN AW 6060 T66.
Pernos de acero inoxidable de clase A2-70 conformes con la norma EN ISO 3506-1/2:2010.
Solicitud y aprobación
Aplicaciones

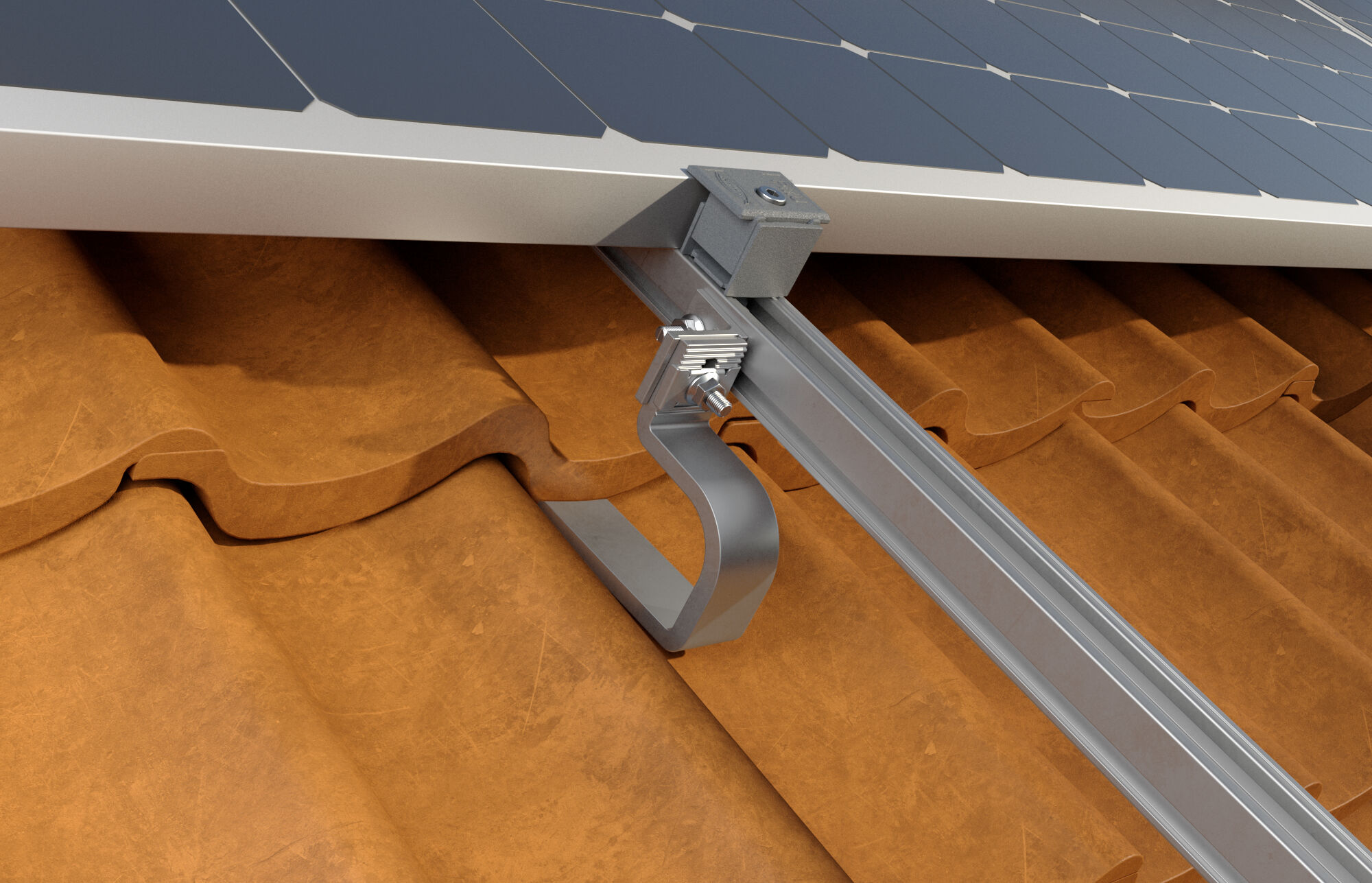

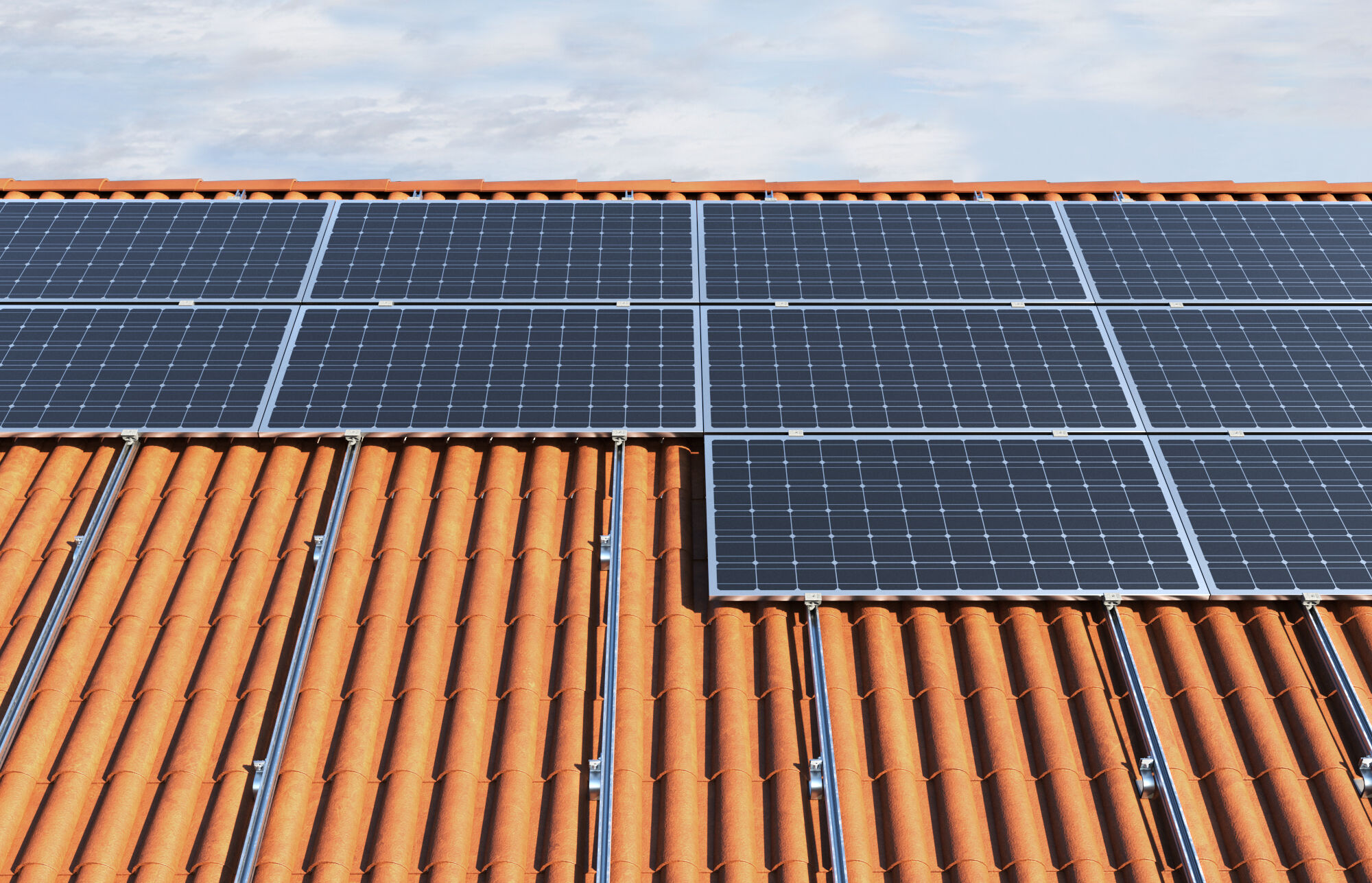

Instalación de paneles fotovoltaicos orientados horizontalmente en tejados inclinados con cubierta de tejas, en combinación con ganchos RH VB AL y RH V AL.
Instrucciones de montaje
Funcionalidad
Retire el tornillo de cabeza de martillo RHS 8x20 A2, la tuerca hexagonal MU F y la placa antideslizante premontada en el gancho.
Coloque el soporte LAB en la parte superior plana del gancho y ajuste la altura según las necesidades de configuración.
Coloque la cabeza del tornillo entre las nervaduras LAB, coloque la placa antideslizante y la tuerca MU F en el lado moleteado del gancho y apriete la tuerca.
Conecte el riel solar al gancho mediante el tornillo de cabeza martillo RHS 8x20 A2.
Apriete la tuerca MU F aplicando un par de 10 Nm.
Mounting Strip 1 Picture
1 / 6
1
2
3
4
5
6
Mounting Strip 2 Picture
1 / 6
1
2
3
4
5
6
Datos técnicos
Ancho de tuerca
13 mm
Llave dinamométrica para instalación
10 / 20 N·m
Contenidos
1 x Tuerca de brida MU F M8 A2 1 x Tornillo de cabeza hexagonal SKS M8 x 30 A2
