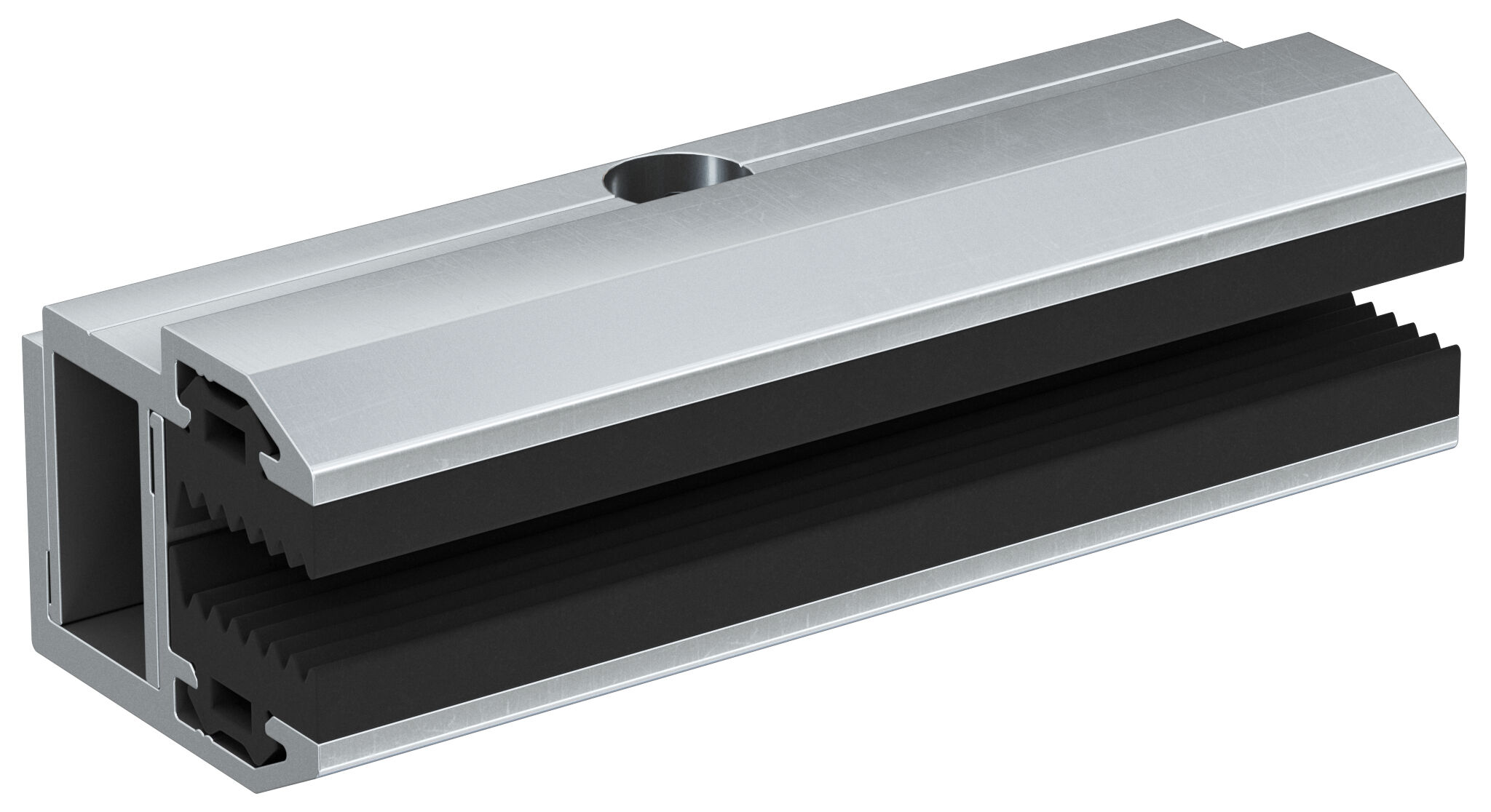

Abrazadera final no montada fischer MFG 80 5,0-6,2

Name: Abrazadera final no montada fischer MFG 80 5,0-6,2
Brand: fischer

Variantes de productos

Descargar datos de la imagen

Principales características

Abrazadera final sin montar para paneles fotovoltaicos sin marco
Compatible con tornillos Allen y tuerca FCN AL
Fabricada en aluminio AW 6060 T66

N.° de art. 071277
Tornillo cilíndrico TCEI M8x35 inox A2
N.° de art. 571139
Tornillo cilíndrico TCEI M8x40 inox A2
N.° de art. 571165
Tuerca cuadrada FCN AL

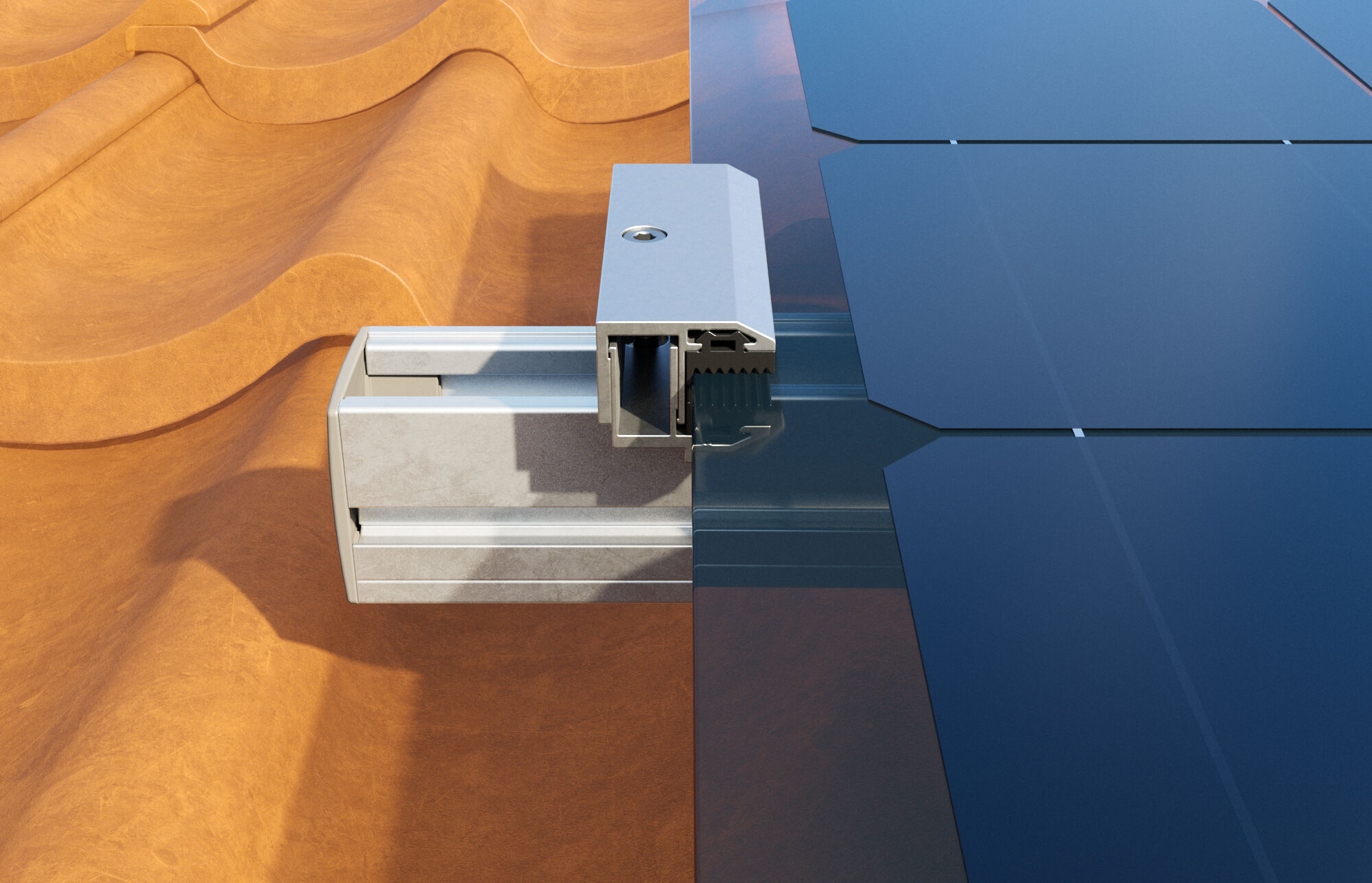

Abrazadera sin montar para paneles fotovoltaicos de vidrio sin marco.

Ventajas

La abrazadera MFG está disponible en dos variantes de grosor para fijar paneles fotovoltaicos de vidrio de entre 5,5 y 8,5 mm de grosor, y en diferentes longitudes para limitar la flexión del panel.

MFG es la abrazadera sin montar para fijar paneles fotovoltaicos de vidrio sin marco. La abrazadera MFG está disponible en diferentes longitudes y en dos variantes de grosor para adaptarse a diferentes modelos de paneles fotovoltaicos de vidrio sin marco. Compatible con tornillos Allen y tuercas FCN AL.

Propiedades

Abrazaderas MC G de aleación de aluminio AW 6060 T66 conformes con la norma EN 755-2:2013.

Funcionalidad

Identifique las abrazaderas centrales MC G y las abrazaderas finales MF G en función de la marca del fabricante del panel fotovoltaico.
Monte las abrazaderas finales MFG con la tuerca de cabeza de martillo FCN AL utilizando el tornillo Allen (TCEI).
Inserte la tuerca de cabeza de martillo de las abrazaderas en la ranura superior del riel y gírela 90° en sentido horario.
Bloquee el panel fotovoltaico aplicando un par de apriete al tornillo Allen de aproximadamente 10 Nm.

Longitud	80 mm
Llave dinamométrica para instalación ( T_inst )	10 N·m
Para usar con tornillo	TCEI M8 x 40 A2
Contenido por Pack	20
GTIN (EAN-Code)	8001132056431
