Art.-No. 522830

GTIN (EAN-Code): 4048962181821

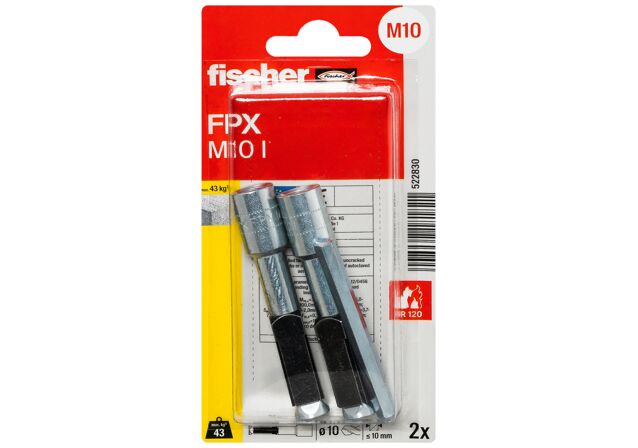

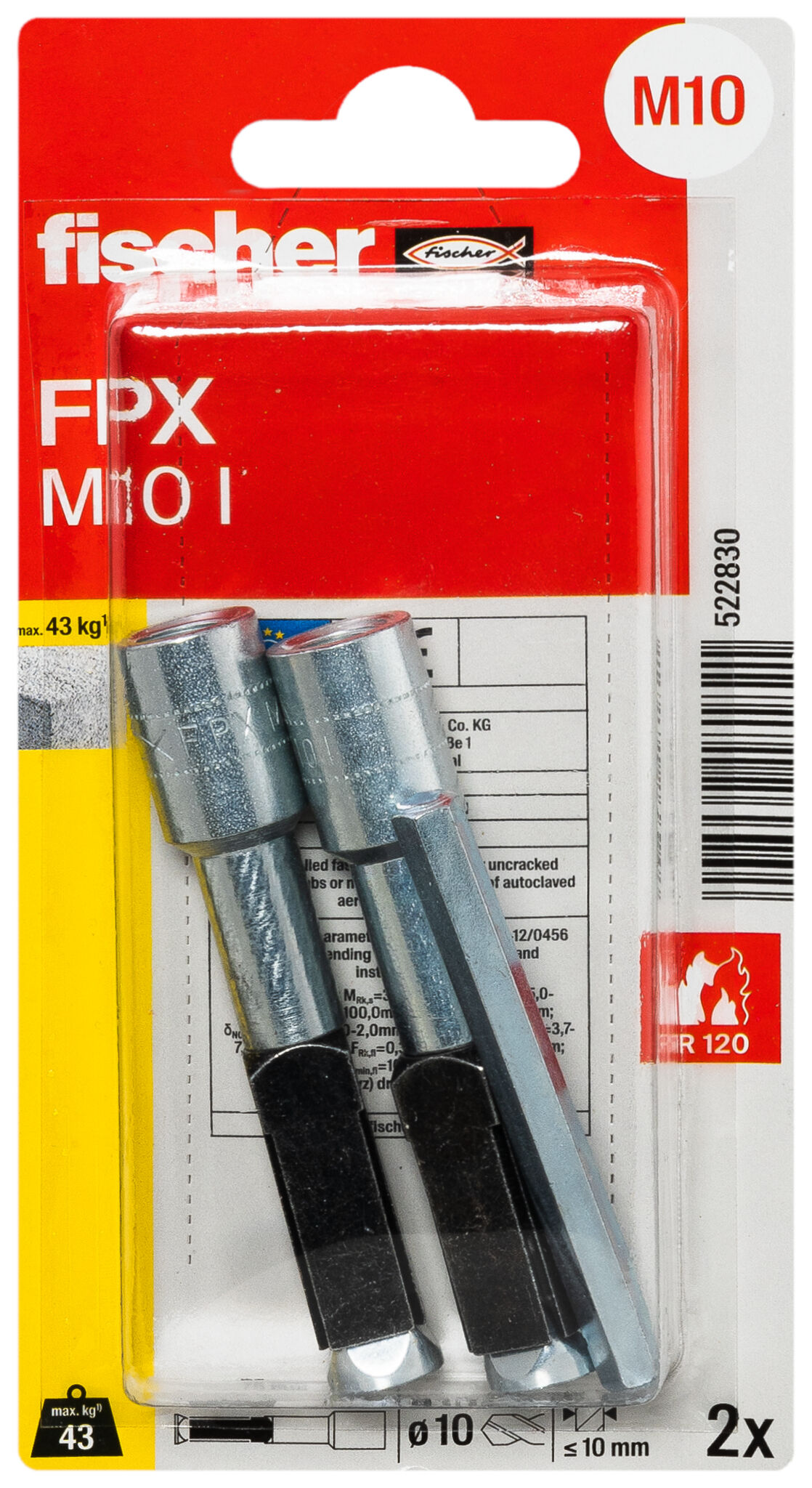

Anclaje FPX-I M10 para hormigón SB

Name: Anclaje FPX-I M10 para hormigón SB
Brand: fischer

Variantes de productos

Descargar datos de la imagen

Principales características

El primer anclaje metálico homologado para hormigón celular.
Gran capacidad de carga: Las alas que se expanden crean socavaduras. Esto ahorra puntos de fijación.
Instalación sencilla y de bajo consumo sin necesidad de una herramienta de ajuste adicional.
No hay rotación del anclaje.
El control automático del ajuste garantiza la máxima seguridad.

El robusto anclaje con rosca interior y la exclusiva expansión en 4 direcciones para fijaciones en hormigón celular

Ventajas

FPX-I permite un fácil apriete por medio de la llave hexagonal utilizando un destornillador inalámbrico o trinquete y, por consiguiente, ofrece el máximo confort en la instalación.
La expansión controlada por deformación del anclaje con la llave hexagonal asegura una instalación segura, uniforme y suave.
La exclusiva expansión en 4 direcciones de FPX-I con un manguito de expansión cuadrado impide el giro del anclaje dentro del agujero y asegura cargas elevadas de tensión y cizallamiento, lo cual significa menos puntos de fijación.
La liberación de la llave hexagonal garantiza un control de fraguado automático para cada proceso de instalación.
El primer anclaje de acero con una homologación ETA y certificado de protección contra incendios para fijaciones en hormigón celular permite también la utilización para fijaciones relevantes a la seguridad.

El anclaje FPX-I de fischer Aircrete es de acero galvanizado. Después de la pre-perforación, la FPX-I sólo se introduce con el martillo. No es necesario limpiar el agujero de perforación. El anclaje fischer Aircrete se aplica con un destornillador hexagonal con un destornillador inalámbrico o con una carraca. A continuación, el cono se introduce en el manguito de expansión. En este caso, las cuatro alas crean un corte en el agujero de perforación. Después de la expansión, el hexágono interior se libera automáticamente. El anclaje FPX-I de fischer Aircrete es ideal para la fijación de techos suspendidos, barandillas o armarios de cocina en hormigón celular.

Aplicaciones

Techos suspendidos
Bandejas de cables
Tuberías
Conductos de ventilación
Barandillas protectoras/pasamanos
Muebles de televisión
Muebles de cocina
Instalaciones a distancia

Materiales de construcción

Homologado para:

Hormigón celular con resistencia a la compresión 2 al 7 N / mm²
Muro de hormigón celular o techos con resistencia a la compresión entre 3,3 y 4,4 N/mm²
Mampostería de hormigón celular tablonado, p.ej. enyesado, alicatado, empapelado, etc.

* Puede encontrar información detallada sobre materiales de construcción en el documento de registro.

Aprobación

ETA-12/0456
DoP No. 0270

Funcionalidad

FPX-I con rosca interior es apta para instalación pre-posicionada.
El pre-taladrado permite una fácil introducción con golpes de martillo, incluso en hormigón celular de gran resistencia. No hay necesidad de limpiar el agujero.
Cuando el anclaje se aprieta con la llave hexagonal, el manguito de rosca interior empieza a girar y el cono se atrae hacia el manguito de expansión cuadrada. El hormigón celular se comprime por los cuatro laterales y genera un minado en el agujero.
Cuando se alcanza la expansión óptima, la llave hexagonal se libera automáticamente del anclaje.

Mounting Strip 1 Picture

1 / 5

ETA Certification Document

pdf, ETA-12/0456

European Technical Assessment for fischer aircrete anchor FPX-I - Metal expansion fastener for use in autoclaved aerated concrete

Creado el 19/07/2019

DOP - Declaration of Performance

pdf, DoP No. 0270

Declaration of Performance for fischer Aircrete Anchor FPX-I (Metal expansion fastener for use in autoclaved aerated concrete)

Creado el 15/01/2021

Load Table

pdf,

Aircrete anchor FPX-I - Permissible loads and required component dimensions in cracked and non-cracked aerated concrete wall and slab plates.

Load Table

pdf,

Aircrete anchor FPX-I - Permissible loads and required component dimensions in aerated concrete masonry.

Aprobación ETA
Diámetro de agujero ( d₀ )	10 mm
Longitud de anclaje	75 mm
Mín. penetración de perno ( l_E,min )	10 mm
Máx. penetración de perno ( l_E,max )	15 mm
Profundidad de anclaje efect. ( h_ef )	70 mm
Min. taladro profundidad del agujero ( h₁ )	95 mm
Contenidos	2 x FPX M10 I, 1 x Herramienta de configuración
Variante de embalaje	blíster
Contenido por Pack	2
GTIN (EAN-Code)	4048962181821
